안리쓰, MP1800A 시리즈 32 Gbaud PAM4 BER 테스트 솔루션 강화

신일영 기자
입력 2017.01.31 00:00

고 진폭 출력 및 CTLE / PAM4 디코더 BER 테스트 기능 업그레이드

안리쓰 코퍼레이션(대표 하시모토 히로 카즈)이 1월 31일 신호품질분석기 MP1800A 시리즈의 32 Gbaud PAM4 BER 테스트 솔루션을 강화하는 두 가지 업그레이드를 발표했다. 새로 개발된 G0375A 32 Gbaud Power PAM4 컨버터와 CTLE(Continuous Time Linear Equalizer)이 있는 G0376A 32 Gbaud PAM4 디코더는 차세대 200GbE / 400GbE *3 및 CEI-56G *4 표준에서 정의된 PAM4 *1 입력 테스트 및 BER *2 측정을 지원한다.

최근 데이터 트래픽의 급격한 증가에 대처하기 위해 서버와 네트워크 장치간의 통신 속도가 더 빨라지고 있다. 200GbE / 400GbE 차세대 이더넷 표준은 더 빠른 심볼 속도와 다중 레인을 사용하여 단위 시간당 전송용량을 증가시킬 뿐만 아니라 PAM을 사용한다. NRZ *5 방식과 마찬가지로 PAM4 광 통신모듈을 평가하려면 전기광학 변환을 수행하는 광 모듈레이터를 직접 구동하기 위한 고 진폭 테스트신호가 필요하다. EA 모듈레이터 *6의 평가는 광 출력레벨의 비선형성을 고려해야하며, PAM4 신호의 3Eye 진폭을 독립적으로 조정할 수 있는 신호원이 필요하다.

한편, 4레벨 PAM4 신호의 BER은 PAM4 디코더에서 2개의 2진 신호로 분할함으로써 NRZ 방식과 같이 측정된다. 또한, 시뮬레이션 결과와의 상관관계를 확인하려면, CTLE(연속시간 선형 이퀄라이저) 및 전송로 손실을 보정한 신호의 BER 측정과 같은 이퀄라이저 회로를 사용해야 한다. 안리쓰는 32 Gbaud *7 PAM4 BER 측정에서 역할수행을 위한 신호원으로서 차세대 PAM4 통신표준 개발에 있어 중요한 역할을 할 것으로 기대하고 있다. 신호품질 분석기 MP1800A는 플러그인 모듈 유형의 비트 오류율 테스터이다. 내장된 32G 멀티채널 PPG 및 ED 모듈은 멀티채널, 고품질 신호 생성 및 높은 입력감도 측정을 보장한다.

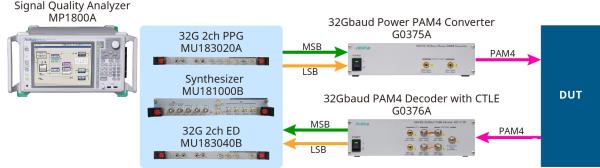

새로 개발된 G0375A 및 G0376A는 NRZ 및 PAM4 측정에 대한 측정 지원을 확장하기 위해 NRZ 측정기기를 사용하여 MP1800A 시리즈 32G PPG / ED에 추가할 수 있는 원격 헤드이다. G0375A와 28G / 32Gbit / s PPG MU183020A를 결합하면, 32 Gbit / s NRZ 신호를 PAM4 신호로 변환하여 4.4 Vp-p (차동, 최대)의 고 진폭신호를 출력할 수 있다. 또한, PAM4 신호 3Eye 진폭을 독립적으로 제어할 수 있는 3ch PPG 동기화 기능을 통해 외부 드라이버 증폭기를 사용하지 않고도 광변조기를 재현성 있게 평가할 수 있다. 내장된 PAM4 디코드 및 CTLE 기능을 통해 G0376A는 28G / 32Gbit / s 고감도 ED MU183040B를 사용하여 PAM4 디코딩된 바이너리 신호를 측정할 수 있다. 또한, CTLE 기능과의 결합은 고효율, 입력 감도 성능 테스트를 지원한다.
