Susol 배전용 차단기와 전자개폐기

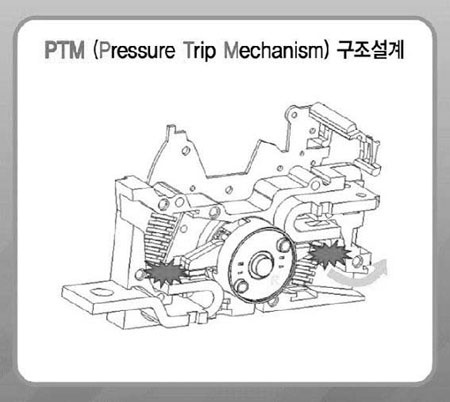

Susol 배전용 차단기와 전자개폐기 LS산전이 'SIEF 2005'에서 선보인 'Susol' 브랜드의 배선용 차단기(MCCB)와 전자개폐기(MS)는 6시그마 확보를 통한 세계 수준의 차단 전류와 사용자 편리성 제공을 통해 유럽 및 아시아권을 비롯한 세계의 프리미엄 시장과 선박시장으로의 신규 진출을 목표로 하고 있다. ※Susol : 'SUPER SOLUTION'의 약자로 'Super performance, Super breaking capacity, Super optimum coordination, Super life span, Super extensive applications'을 의미. Susol MCCB(배선용 차단기) 160AF-800AF은 4프레임(Frame)으로, 정격 범위는 16A-800A이며, 표준형〔N Type-50㎄, 65㎄〕과 고차단형〔H Type-85㎄, 100㎄〕, 한류형〔L Type-150㎄〕으로 구성돼 있다. 본체 12종, 열동식 트립 모듈(TM Trip Module) 16종, 전자식 트립 모듈(Electric Trip Module) 12종, 통신 모듈 3종, Plug-In 4종, 순시 전용 트립 모듈(MO Module) 4종, 내부 부속 장치 4종, 외부 부속 장치 8종으로 개발된 Susol MCCB는 성능의 향상, User의 편리성 강화, 생산 단계에서의 품질 관리 강화 등 3가지 측면의 강점을 가지고 있다. 성능의 향상 Susol MCCB는 차단전류를 415VAC 150㎄로 향상하고, Ics(서비스 차단전류) 성능을 Icu(차단전류)의 100퍼센트로 확보했다. Uimp(정격 임펄스 전압)은 8㎸, Ui(정격절연전압)은 750V로 높아졌다. 보호 협조 차단 동작 시간이 빠른 이중 소호 구조와 LS산전의 독자 기술에 의한 Pressure Trip 시스템을 적용해 고차단화를 실현하고, 차단 시간을 차별화함으로써 선택 차단(Discrimination) 및 후비 차단(Back-up, Cascading) 보호가 가능토록 했다. ※소호장치 : 병렬로 배치된 소호 Grid가 대전류를 차단할 때 접점 간의 아크(Arc)를 소호함. PASQ(Puffer Assisted Self-Quenching) 신기술 적용 트립 시 발생되는 아크에 의한 높은 가스압을 이용해 차단 시간을 단축함으로써 차단 에너지를 최소화하고 접점 간 융착을 방지해 차단 성능을 향상시켰다. User의 편리성 강화 Susol MCCB는 고객의 요구에 따라 통신 모듈을 제공함으로써 감시 시스템 및 제어반의 효율적인 컨트롤(Control)을 가능케 했다. 고객의 다양한 요구에 대응하도록 다양한 Trip Unit를 구성했다. ATU : Adjustalbe Thermal & Magnetic Unit(정격전류 및 순시 가조정형) FMU : Adjustalbe Thermal, Fixed Magnetic Unit(정격전류 가조정, 순시 고정형) MTU : Magnetic Only Trip Unit(순시전용) FTU : Fixed Thermal & Magnetic Unit(정격전류 및 순시 고정형) DSU : Disconnecting Switch Unit ETS : Electronic Trip Unit - Standard(표준형 전자식) ETM : Electronic Trip Unit - Multi function(다기능형 전자식) 선박용 플러그 인(Plug-In)을 통한 선박시장 부문 적용, 원방제어를 위한 모터 오퍼레이터(Motor Operator) 적용, 두 대의 차단기를 가지고 주전원과 예비전원에 사용할 때, 전원이 동시에 투입되는 것을 기계적으로 방지해 주는 기계식 인터락(Interlock)이 제공된다. 100AF∼800AF 전 프레임에 대해 내부 부속 장치(AL, AX, SHT, UVT)의 공용화를 실현해, 프레임별 배선용 차단기의 외형 크기에 상관없이 하나의 부속 장치를 4개의 전 프레임에 사용할 수 있다. AX(Auxiliary Switch, 보조접점) : 회로의 제어나 각종 표시 램프 등을 사용하기 위한 장치로, 차단기의 ON/OFF 상태를 나타내는 장치. AL(Alarm Switch, 경보접점) : 배선용 차단기가 트립(Trip)되었을 때, 램프나 버저(Buzzer)를 통해 경고 표시를 나타내는 장치. SHT(Shunt Trip Device, 전압트립장치) : 배선용 차단기의 트립을 원방에서 조작할 수 있는 장치. UVT(Under-valtage Trip Device, 부족전압트립장치) : 순간적인 전압 강하에 의한 회로의 손상을 방지하기 위한 장치. 생산 단계에서의 품질 관리 강화 Susol MCCB와 MS는 3D 모델링을 통한 제품의 설계와 부품의 Module화를 통해 조립의 편리성을 대폭 향상시키고, 생산 단계에서 IQC(수입검사), LQC(공정검사), OQC(출하검사)의 강화를 통해 6sigma의 품질을 확보했다. 또한 GD(Good Design) 마크를 획득한 LS산전의 독자적인 디자인으로 완성도가 높다. Susol MS(전자개폐기) Susol MS는 MC 52종, TOR 15종, Terminal Block Module 4종, Reversing Kit 3종, Surge 1종, TOR 설치 3종, Aux Unit 1종, Remote 1종, MMS Unit 8종, Base Plate 3종으로 개발됐다. 32AF∼95AF의 3개 프레임으로 구성됐으며, 국내에서 일반적으로 사용되는 스크루 타입 외에도 유럽, 미국, 동남아 시장을 겨냥해 러그 타입을 함께 선보이고 있다. 성능의 향상과 편리성 강화 Susol MS는 통전 신뢰성 17V 5㎃, Ui(정격절연전압) 1,000V(32AF, 63AF, 95AF)로 향상됐다. 편리성 강화를 위해 스크루 엔 러그(Screw & Lug) 단자를 모듈화하고, 볼트 미 이탈 구조로 배선 편리성을 제고했다. 조작 코일 4단자 구조로 MMS와 직체결 구조를 갖추어 배선의 편리성을 더욱 향상시켰다. 또한 보조접점의 원터치 구조와 스크류 이탈 방지 구조 등으로 사용자 편리성을 높여 별도의 장비 없이 DIN Rail 부착이 용이하도록 했다. 또한 액세서리(Accessory) 전 프레임 공용화를 실현했다. 안전성 강화 아크 진단 시스템을 통한 개폐 신뢰성 극대화 Arc Grid 최적 설계를 통해 자계 집중 방지 구조를 갖추고 있어 가스 배출을 최적화했다. 안전 커버 적용 Arc 미 방출 구조로 안정성을 제고하고 이물질 투입 방지 구조를 갖추었다. 고신뢰성 메커니즘 흡인력 해석을 통해 기계적 동작을 최적화했고, 열동형과부하계전기 동작 Stroke 및 반전 하중 해석을 통해 반전 특성을 강화했다. 프레임 변형 해석 및 Air 유동 해석을 통한 온도 상승 최소화 설계를 적용했다.
