[이달의 신제품기술정보] 공압기 디지털 패널 'iccp200'

개발목적 IT기술의 발달과 함께 기존의 아날로그 기기의 디지털화가 급속하게 진전되고 있다. 제품의 디지털화는 무엇보다 기기의 신뢰성을 높여, 제품 유지·보수에 저비용화를 추구하고 있다. 공압기 분야도 다양한 운전환경 및 고급화된 고객 욕구를 충족하기 위해서는 무엇보다 기존 아날로그 제품의 디지털화 및 VSD운전, 적산전력, 원격운전 구현에 대처할 수 있는 제품의 필요성이 대두됐다. 이에 따라 제품 디지털화의 고유기술을 확보하고 있는 (주)K2파워는 전력비를 절감할 수 있는 제품 생산과 고품질 고기능 시장의 진입을 위해 공기 압축기의 디지털 컨트롤러인 'iCCP200(intelligent Compressor Control Panel)'을 새롭게 개발해 출시하게 됐다. 이 제품은 사용자의 메뉴 접근이 편리하게 구성되어 있을 뿐만 아니라 두개의 16비트 마이컴이 장착된 최신 운전 시스템이다. 'iCCP200'은 7월 정전기시험, EFT/Burst Noise 시험, 고온 동작시험, 내전압 시험 등 총 12가지 신뢰성 시험 및 5가지 국가인증 KOLAS시험을 마치고 정격 발매됐다.

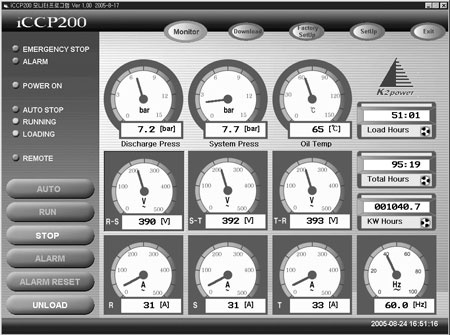

개발성과 첨단 IT 기기의 발달에 따라 전력분야 전반에도 디지털 기기에 대한 욕구가 높아지고 있다. 점차 다각화 되는 운전환경과 고품질의 시장 환경 조성이 시작됨에 따라 다양한 요구를 갖춘 안전한 장비의 필요성이 대두되고 있다. 제조회사에서도 전력비를 절감하고 기존 타사 제품과 차별성 부각을 도모하는 한편, 무인 자동운전, 고신뢰성 요구에 부응한 제품 생산 필요성이 절실해졌다. 이에 따라 (주)K2파워에서 새롭게 개발·출시한 'iCCP200'은 VSD 운전구현, 마이콤 제어로 신속·정확한 동작이 가능하며, LCD 계기판에 전압, 전류를 표시, 적산전력 표시가 가능해 계기의 운전상태를 한눈에 파악할 수 있으며 자동On-Off 예약 Timer가 부착되어 사용의 편리성을 극대화 시켰다. 또 기기가 설치된 곳에 직접 방문하지 않아도 사무실에서 인터넷을 통하여 기기의 작동상태 확인이 가능하며 자가진단을 통해 부품의 교환 시기를 파악할 수 있게 됐다. (주)K2파워는 이번 제품의 개발로 디지털 기기 최첨단 고유기술을 확보함에 따라 그동안 다양한 운전 환경에 따른 고객의 요구, 고품질 시장 환경에 대한 대응이 가능해 졌다.

주요기능 (1) Y-쬟 운전가능 ·모터는 일정 회전수로 회전 ·압력 구간 설정 ·솔레노이드 밸브 조작으로 압력제어 ·자동운전, 연속운전, 원격운전 가능 (2) VSD 운전 ·인버터를 이용한 주파수 가변제어 ·PID제어를 이용해 설정 압력에 추종 ·자동운전, 원격운전 ·Y- 쬟운전 대비 전력절감 효과 (3) 디지털 입력 ·자동운전, 연속운전, 원격운전, 예약운전 등 운전모드 선택입력 ·비상정지, 팬모터 과부하, 오일필터 차압, 냉각수 차압 등 접점 입력 ·다기능 접점 입력 (4) 아날로그 입력 ·장비압력, 토출압력, 오일온도 계측으로 장비 제어 및 보호 (5) 디지털 출력 ·Magnetic Contactor 제어를 위한 릴레이 출력 ·개폐빈도가 높은 솔레노이드 밸브제어에 무접점TR을 사용해 내구성 향상 도모 (6) 보호동작 ·MAIL 모터, FAN모터 과부하, 역상, 결상 ·오일저온·과온, 장비압력 고압, 오일필터 차압, 냉 각수 차압 ·비상정지 ·압력센서, 온도센서 오결선 ·인버터 통신에러, 인버터 자체 보호동작 ·입력 버튼 및 입출력 포트 체크 (7) SERIAL 통신 ·RS422 : PC를 이용한 원격감시 및 제어 ·RS485 : VSD 운전 시 인버터와 통신

기대 효과 앞으로 'iCCP200' 제품의 현장 투입에 따라, 생산비용의 하나인 전력소비에 민감한 고객에 대응이 가능하며, 플랜트 산업 등 중앙감시, 제어가 가능해짐에 따라 원격운전이 가능해 졌다. 공기압축기의 현장 구동 면에서도 시인성 및 조작, 설정 편의성으로 디지털패널의 요구에 따라 마이컴 연산 및 제어에 의한 공기압축기의 동작신뢰성을 높일 수 있는데, 이는 압력스위치, Hour Meter, PCB 등 오동작할 수 있는 요소를 사전에 제거함으로써 가능하게 된 것이다. 마지막으로 공압기 기기 내 소모품 교체주기를 알리는 기능을 탑재했을 뿐만 아니라 알람내역 기록장치 장착으로 정비효율과 신뢰성을 대폭 증대시켰다. 디지털 공기압축기의 선도적 역할을 해온 (주)K2파워는 앞으로 디지털기기를 바탕으로 21세기 첨단 IT시대를 앞 서 나갈 수 있는 기기 개발에 더욱 노력할 계획이다.
