동급 최소 사이즈 고성능 PLC XGB 시리즈

LS산전은 자사의 최첨단 기술력이 집약된 차세대 PLC 제품군으로 콤팩트한 사이즈와 강력하고 편리한 성능을 구현함은 물론, 통신 네트워크 지원 기능을 대폭 강화하여 사용자 중심의 통합제어를 혁신적으로 실현한 미래형 토탈 솔루션인 XGB 시리즈를 출시하였다.

특징 1) Compactness 동급 사양 중 최소사이즈 실현으로 콤팩트한 패널 제작을 통한 원가절감 및 다양한 Application 분야에 적용이 가능하다.

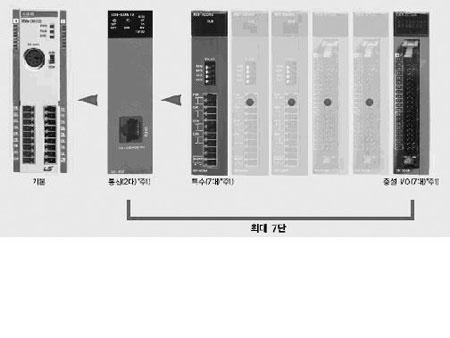

2) High Performance 고속 CPU 탑재로 160ns/step의 처리속도 구현과 부동소수점 연산이 가능하며, 최대 7단 증설로 480점까지 제어가 가능하므로, 중소형 시스템 구축에 탁월하다. 특히 증설 포함하여 최대 5채널의 통신구성이 가능하다. (ns:10억 분의 1초)

3) Easiness & Convenience LS산전이 자체 개발한 고성능의 PADT(프로그램 편집 툴)인 XG5000을 적용하여 사용자에게 편리하고, 다양한 기능을 제공한다. 특히 래더모니터, 변수 모니터 외에 트랜드 모니터, 특수 모듈 모니터 등 다양한 모니터기능으로 사용자가 손쉽게 PLC를 사용할 수 있게 한다. 또한 네트워크 진단기능을 강화하여 사용자에게 유용한 다양한 정보를 제공한다. 특수모듈의 경우 기존의 프로그램 작성방식에서 탈피, 간단한 파라미터 설정만으로 운전이 가능하며, 특수모듈 전용레지스터(U레지스터)를 이용하여 편리한 프로그래밍방식을 제공한다.

4) Functionality 다양하고 강력한 내장기능(All-In-One PLC)으로 차세대 사용환경에 알맞은 기존 PLC 제품과는 차별화된 기능을 제공한다. -다양한 증설 모듈 제공으로 적용 Application 확대 ·다양한 I/O 증설모듈 제공:8점,16점,32점,64점 모듈 제공 ·입력모듈,출력모듈,입출력 혼합모듈 제공 ·아날로그 입력모듈,아날로그 출력모듈,온도모듈 제공 ·시리얼 통신모듈(RS-232C/RS-422), 이더넷모듈(100BASE-TX) 제공 -내장 고속카운터 ·1상 4채널 또는 2상 2채널을 제공 ·1상 20kpps/2상 10kpps 고속펄스 입력가능 ·링카운터,단위시간당 회전수,프리셋 기능,비교출력,래치카운터 기능 제공 - 내장 위치결정 ·최대 100kpps의 2축 제공 ·프로그램 없이 위치 결정 전용 모니터링창 제공으로 시운전 가능 ·보간운전, 동시기동 기능 제공 - 내장 PID ·최대 16Loop 제어 가능 ·트랜드 모니터를 이용한 루프제어 상태 모니터링 가능 ·ΔMV, ΔPV, SV Ramp, PV 추종 등 다양한 부가기능 제공으로 정밀도 향상 ·정/역 혼합운전, CASCADE 제어 등 각종 고급 제어모드 제공

규격 및 외관 1) 성능규격 XGB는 입출력 방식에 따라서 다음과 같이 구분된다.

성능규격에서 보듯이 700여개의 다양한 명령어 지원, 특히 2,048점의 입출력 레지스터(P레지스터)와 4,096점에 달하는 내부 메모리(M 레지스터), 5,120워드의 데이터 레지스터(D레지스터)는 사용자가 활용할 수 있는 방대한 양의 리소스로 프로그래밍의 편의성을 제공한다. 2) 외관 외관에서 보듯이 간결한 디자인과 유럽에서 채택하고 있는 터미널 블록을 채택하여 배선작업에 용이하며, 특히 커넥터 타입은 자사의 Smart Link와 100% 호환으로 사용자에게 이점을 제공한다. 증설모듈은 별도의 베이스에 장착하는 타입이 아닌 모듈간 결합방식으로 쉽게 증설이 가능하고, Din-Rail 타입의 장착방법을 제공하여 Panel 장착에 용이하다. Communication 근래, 자동화의 최대 화두인 통신부분을 강화하여 사용자가 원하는 최적의 Communication 환경을 제공한다. 내장 시리얼 통신을 이용한 디바이스간, PLC간 통신에서 모뎀을 이용한 원격지 통신, 더 나아가 인터넷을 기반으로 한 상위 네트워크 참여가 가능하여 중앙 제어 감시 뿐만 아니라 MES/ERP와 연계된 Process Automation도 가능하다.

LS산전은 차세대 제품군인 XGK 시리즈, XGB 시리즈를 기반으로 이중화 시스템(XGR), IEC 표준시스템(XGI)를 비롯하여 서보모터(XGT SERVO), HMI(XGT-PANEL), Panel PC(XGT-PC) 등 다양한 XGT 패밀리 제품으로 사용자에게 진보된 솔루션을 제공하고자 준비하고 있다. 이제 XGT는 자동화 분야의 새로운 표준으로 제시될 것이다.
