[해외신제품] 모터 축 방향 길이를 1/2, 효율을 5% 향상 신재료 이용 소형 모터 기술

㈜히타치 제작소는 히타치 그룹 산하 업체들과 공동으로 모터 심장부에 해당하는 철심(코일을 감싼 철심)에 임의의 입체적인 형상 제작이 쉽다는 점에 착안하여 새로운 소형 모터 기술을 개발했다.
이것은 모터 소형화에 효과적인 압분자심이라는 철분을 고밀도로 압축한 재료를 채택하여 그 강도와 형상을 개량함으로써 기존 모터에 비해 축 방향 길이를 약 1/2로, 효율은 5% 향상시킨 기술이다.

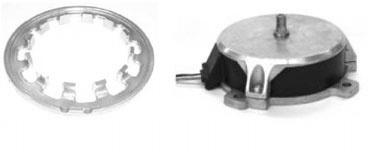

이 기술은 압분자심 강도를 특수 열처리함으로써 기존보다 5배 향상시키는 기술과 압분자심 형상을 소형화에 적합한 입체적 형상으로 하여 철심 권선 단부 등 모터 내부의 여유 공간을 줄이는 기술을 활용한 것이다. 이 기술을 이용해 출력 100W의 산업용 모터를 시험 제작한 결과 기존에 비해 축 방향 길이를 1/2로, 모터 효율을 5%로 향상시킬 수 있음을 확인할 수 있었다.
이 기술은 산업기기 및 가전, 자동차 등 폭넓은 분야에서 모터 탑재 기기의 소형화 및 경량화뿐 아니라, 기술 적용된 모터는 철심과 코일 등의 부품 분리 회수가 용이하도록 설계되어 구성 재료의 자원 재활용에 공헌할 것으로 기대된다.

㈜히타치 제작소
www.hitachi.co.jp
