| UNIST 손재성 교수팀,‘ 열원 일체형 열전발전기’ 제작기술 개발 | |
| 2018-02-01 | |
|

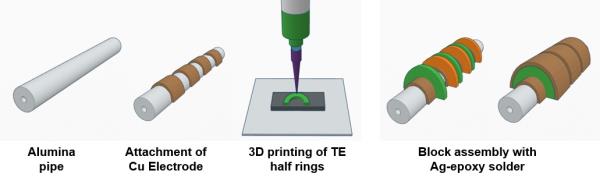

3D 프린터로 열전발전기 만든다… 폐열로 전기 생산! UNIST 손재성 교수팀, ‘열원 일체형 열전발전기’ 제작기술 개발 보일러 배관이나 자동차 배기가스관의 뜨거운 열을 버리지 않고 전기로 바꿀 수 있는 신기술이 개발됐다. 3D 프린터로 관(pipe) 모양에 꼭 맞는 ‘열전발전기’를 찍어내 열을 효과적으로 거둬들이고 전기를 만드는 방식이다. UNIST(총장 정무영) 신소재공학부 손재성 교수팀은 ‘유기물 프리 전-무기 열전 잉크’를 합성하고, ‘압출형 3D 프린터’로 ‘열원 일체형 열전발전기’를 제작하는 기술을 개발했다. 3D 프린터는 열전잉크를 열원 모양에 맞춘 열전소재로 찍어내며, 이 열전소재를 조립해 만든 열전발전기는 기존과 유사한 성능을 가진다. 자료 : UNIST 열원 일체형 열전발전기 개발 기존 평판형 열전발전기 단점 극복 열전효과는 열에너지를 전기에너지로 바꾸거나, 혹은 전기에너지를 열에너지로 바꾸는 현상이다. 열전효과를 이용하면 지열이나 태양열, 체열처럼 버려지는 열을 이용해 전기를 생산할 수 있는데, 이를 열전발전기라고 부른다. 열전발전기는 열원에 직접 부착돼 구동하며, 현재 소형 냉각장치와 자동차 엔진, 선박 등에서 나오는 폐열로 발전하는 기술이 널리 쓰인다. 기존 직육면체 소재로 만든 ‘평판형 열전발전기’는 열에너지 회수에 한계가 있다. 열원 표면은 대부분 평평하지 않아 평판형 열전발전기가 제대로 접촉하지 못하기 때문이다. 이때 생기는 열손실은 발전기 출력에 매우 치명적이다. 손재성 교수팀은 이 문제를 해결하기 위해 3D 프린터를 이용해 열전소재의 형상을 열원 모양과 크기에 꼭 맞게 제작하고, 이로부터 열원일체형 열전발전기를 개발했다. 잉크를 이용해 입체적인 물체를 만드는 3D프린팅 공정을 이용하면 소재형상을 자유롭게 바꿀 수 있다는 점에 착안한 것이다. 그 결과 열전발전기는 열원과 하나처럼 붙었고, 열손실도 최소화할 수 있었다.   (a) 전-무기(all-inorganic) 열전 잉크사진 (b) 압출형 3D 프린팅 모식도 (c) 광학현미경 이미지 및 3D 프린터를 이용한 열원일체형 열전 소재 점탄성·열전소재 전기적 특성 확보 효과적 에너지원 회수방법으로 주목 손재성 교수는 “3D 프린팅 기술은 재료 보존과 공정 단순화, 시스템 제작 등에 따른 비용도 줄일 수 있어 경제적이고 효율적인 방식”이라며, “3D 프린터를 이용한 열원 일체형 열전발전기는 초고성능 열전 발전시스템의 개발가능성을 보여준다”고 강조했다. 특히 이번에 개발한 열전잉크는 끈적거리는 ‘점탄성’을 가지면서도 프린팅 했을 때, 전기적 특성을 유지해 주목받았다. 그 비결은 유기물 없이 무기물만으로 열전잉크를 만든데 있다. 이번에 개발한 열전잉크의 성능지수는 0.6(n형), 0.9(p형)으로 상용화된 평판형 열전소재의 성능지수(0.5~1.0)와 유사했다. 제1저자인 김민석 UNIST 신소재공학부 석·박사통합과정 연구원은 “기존의 3D 프린팅 잉크는 유기물 결합제(binder)를 이용해 점탄성을 확보하는데, 이 경우 전기적 특성이 크게 떨어진다”며, “이번에 세계 최초로 개발한 무기물 결합제를 이용함으로써 열전잉크의 점탄성과 열원형상에 맞춰 찍어낸 열전소재의 전기적 특성을 확보했다”고 설명했다. 또한, 손재성 교수는 “이번 기술은 기존 소재의 한계를 넘어섰으며, 자연계에서 열로 변해 손실되는 에너지원(60% 이상)을 회수할 효과적인 방법으로도 주목받고 있다”고 밝힌 뒤, “최초로 선보인 열전소재 3D 프린팅 기술은 다양한 분야에 응용될 것”이라고 기대했다. 한편, 이번 연구는 3D 프린팅 공정을 통해 다양한 형상과 크기의 열원에 등각접촉이 가능한 고성능 열원 일체형 발전모듈의 제작 가능성을 증명한 것으로, 기존 직육면체에서 벗어나 여러 형상의 소재를 제작할 수 있는 잉크 개발로 다양한 모양의 열원에 적용할 수 있다. 또한, 형상맞춤형 소재를 이용함으로써 열손실을 줄일수 있다는 데도 큰 의미가 있다. 특히 현재 무기물 바인더 도입형 열전소재의 3D 프린팅 기술은 전 세계적으로 전무한 수준이다. 따라서 이 기술로 대면적 열전모듈을 제작하게 되면, 공정과 재료부분에서 비용을 크게 절감할 수 있을 것으로 기대된다.   이번 연구는 국가과학기술연구회의 창의형 융합연구사업, 과학기술정보통신부와 한국연구재단이 추진하는 글로벌 프론티어사업(파동에너지극한제어연구단), 해외우수연구기관유치사업, 나노소재 원천기술개발사업 등을 통해 이뤄졌고, 세계적 과학저널 ‘네이처 에너지(Nature Energy)’1월 15일 온라인판에 논문명(3D printing of shape-conformable thermoelectric materials using all-inorganic Bi2Te3-based inks)으로 게재됐다. 또한, 미국 일리노이대 어바나 샴페인 캠퍼스의 권범진 박사와 윌리엄 킹(William P. King) 교수, UNIST 신소재공학부 채한기 교수, 한국기계연구원 부설 재료연구소 김경태 박사, 한국전기연구원 김봉서 박사와 이지은 박사가 참여했다.  용어설명 1. 점탄성(Viscoelasticity) : 물체에 힘을 가했을 때 액체로서의 성질과 고체로서의 성질이 동시에 나타나는 현상이다. 압출형 3D 프린팅에 매우 중요하다. 2. 열전 효과(thermoelectric effect) : 열전 소재 양단에 온도차가 발생했을 경우 전하밀도 차이에 의해 전기를 만들어내는 힘(기전력)이 발생하는 효과다. 열전 기술은 열에너지를 전기에너지로, 또는 전기에너지를 열에너지로 직접 변환할 수 있는 유일한 기술이다. 3. Bi₂Te₃, Sb₂Te₃: 현존하는 소재 중 상온 근처에서 가장 높은 열전 성능 지수를 나타내는 물질이다.
< Energy News > |
|
