여기에는 단락사고, 지락사고, 단선사고 등을 들 수 있다. 이 중에서 단선사고는 드물게 화제가 되는 정도이다.

종류의 수가 많으므로 세분화하여 살펴본다.

① 평상시에 발생하는 계통현상

△고조파 △전압 플리커 △전압 및 전류의 불평형 △변압기 여자돌입전류(인러시 전류(Inrush current, 突入電流)) △전파 노이즈 등

② 사고 시에 발생하는 계통현상

△순시전압저하 △전압저하 및 상승 △전력동요와 탈조 △주파수 저하 및 상승 △과부하 △단독운전 △사고 시의 고조파 △간헐지락 △유도전압과 전류 △CT 오차 △VT 오차 등

③ 평상시 및 사고 시에 발생하는 계통현상

△뇌서지 △개폐서지 △지락서지 △내부발생노이즈 등

④ 기타

△인버터 기기 △철공진 △잔류전압 △직류편자 △자기폭풍 등

이번에 대상으로 하는 계통현상에 대해
위의 계통현상들이 항상 문제가 되는 것은 아니며, 어떠한 조건하에서 영향이 커지게 되는 경우가 대부분이다. 계통현상의 종류에 대해 여러 가지를 언급했지만, 설계 면이나 실운용 면 등 각각의 입장에 따라 주목도가 달라진다. 여기서는 일반적으로 널리 화제가 되고 있는 △단락사고 △지락사고 △전압 플리커 △순시전압저하로 범위를 좁혀 집중적으로 살펴보고, 특히 변압기 여자돌입전류와 인버터 기기에 관한 이슈가 많기 때문에 그 파형과 트러블 사례를 간단하게 제시하기로 한다.

단락사고
개요
전력계통에서 단락사고가 발생하면 커다란 단락전류가 흘러 사고점 주변에서는 전압이 0 부근까지 떨어진다. 단락전류의 크기는 275kV 계통 등의 초고압 계통에서는 5만 암페어 정도나 된다. 6.6kV 배전계통에서도 배전용 변전소 근처의 단락사고 시는 1만 암페어를 넘는다. 단락사고가 지속되면 사고기기에 직접적인 영향을 미쳐 전력계통 전체에 영향이 가게 되고(예를 들면, 순시전압저하, 부하탈락, 발전기 주파수 상승, 전력동요와 탈조 등) 자칫 큰 사고로 이어질 우려가 있다. 이에 따라 보호장치 등의 고기능화 및 고품질화가 강하게 요구되고 있다. 정정(整定) 협조 면이나 사고 분석 면에 있어서도 현장에서의 문제점들이 많아짐에 따라 각종 실례조사 및 실무에 관한 연구회 등도 늘어나고 있는 추세이다.

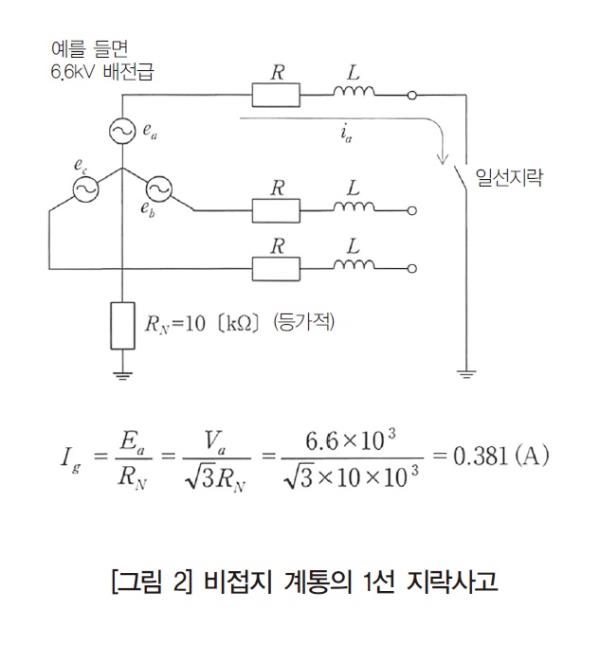

단락전류와 달리, 지락전류의 크기는 중성점 접지방식에 의해 크게 달라진다. 275kV 계통 등의 초고압 계통에서는 지락전류의 크기가 단락전류와 대체적으로 비슷한 정도가 된다.(직접접지방식) 66kV 계통의 특고계통에서는 지락전류의 크기가 중성점 저항치로 정해지며(고저항 접지 방식) 대체적으로 100A 정도가 된다.(중성점 저항을 380Ω으로 하면, 상전압이 약 38kV이므로 지락전류는 38000/380=100A) 6.6kV 배전계통에서는 비접지 방식의 EVT 장치(지락사고 시의 영상전압(VO) 검출용)라는 것이 있으며, 등가적인 중성점 저항이 정확하게 10kΩ이 되므로 지락전류는 대략 0.38 암페어가 된다. (3800/10000=0.38A)이 소량의 전류를 소중히 하여 지락보호가 이루어지고 있다. 골칫거리로 작용하는 문제 중에 「사고점 저항이 크다(6kΩ정도까지)」는 점과 「케이블 등 정전용량에 따른 전류가 크다(10A 정도)」는 점이 있는데, 이 전류치가 크면 사고점 저항에 대한 보호범위가 급속도로 좁아진다.

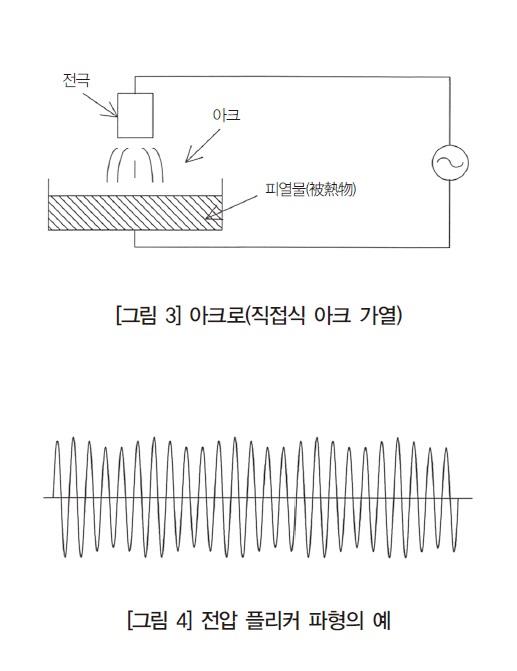

아크로 부하와 같은 변동부하가 있는 경우, 조명·영상 등에서 깜박거림(명멸현상)이 발생한다. 이러한 현상(영향)을 ‘전압 플리커’라고 하며, 「깜박거림의 척도, ΔV10이라고 하는 정의」를 사용하여 이 값이 「0.45」를 넘으면 반수 이상의 사람들이 깜박거림을 느끼게 되므로 「부하변동의 발생원」에 있어 필요한 대책을 마련해야 한다. 전압 플리커 문제의 출현과 그 대응책의 검토는 1950년대 후반에 주로 아크로 부하 등을 대상으로 한 것이었다. 후술할 시감도 계수의 도입, 많은 실험을 바탕으로 한 시감도 곡선의 작성, ΔV10(0.45)의 산출 등은 현재에도 사용되고 있다. [그림 3]의 아크로(부하전류 변동), [그림 4]의 전압 플리커 파형의 예(그림에서는 10Hz 성분 10%로 하여 나타냄), [그림 5]의 전압 플리커 산출식(ΔV10의 산출)은 발생에서부터 그 대책까지의 흐름을 나타내고 있다.

지난 10년 동안 인버터 기기에 의한 전압변동 및 전압 플리커가 여러 곳에서 산견되고 있다. 발생원은 인버터 기기를 사용하는 용접기, 컨테이너 크레인(프레스기, 플라즈마 관련) 등 범위가 넓은 편이다. [그림 6]에 심 용접기(Seam Welder)의 부하변동을 나타냈다.(1초간 10회 정도의 변동도 많이 나타난다)

그 밖의 주요 참고 사례를 들어본다.

① 플리커 발생원이 2개소 있는 경우, 「주된 원인개소」의 판정으로서 「전압과 사용전력의 변화상태(트렌드 그래프)」를 사용한 예가 있었다.
② 컨테이너 크레인을 2대 사용에서 3대 사용으로 하자 「깜박거림」을 느끼는 사례도 발견됐다.
③ ②의 경우, 발생개소와 피해개소가 떨어져 있어  원인규명만 하는 데에도 시간이 꽤 소요되었다. 또 서둘러 대책을 실시하다 보니 응답이 너무 빨라서 헌팅을 일으키는 경우도 있었다.
④ 인버터 기기의 고조파·고주파 전류가 예상보다 많이 나타나는 경우가 있다. 이에 따라 전압 플리커뿐만 아니라 다른 면에서도 영향을 주는 사례가 나오고 있다.
