| 파나소닉㈜ AVC네트워크사 시스템 사업 그룹, 지붕 단열 도장으로 에너지 절약 | |
| 2012-11-06 | |
|

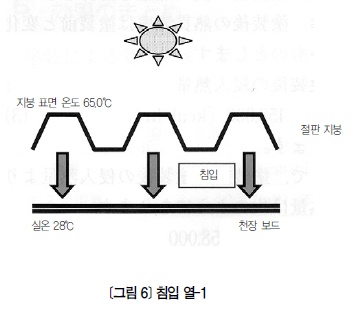

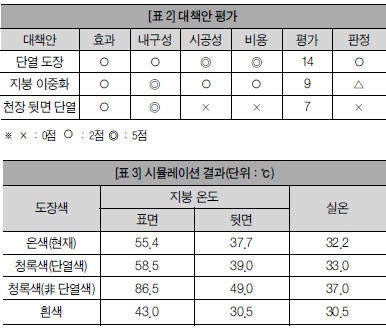

 <그림 4>는 당 공장의 연간 에너지 사용별 내역이다. 2009년도 CO₂환산에 의한 에너지 비율은 공조용이 28%, 생산용이 61%, 조명용이 4%다. 연간에너지 사용량을 바탕으로 제2종 에너지 관리 지정공장에 속한다.   당 공장의 에너지 절약 활동은 <그림 5>의 조직체제에서 보듯이 '에너지 절약 부회'를 발족해 환경보호 추진 활동의 일환으로 활동한다. 에너지 절약부회에서 각 부문별 CO2 배출량을 전기, 가스, 공조로 나눠 매일·매월 진척 상황을 확인하며 CO2감축에 힘쓴다. 또한, 부회 구성원이 중심이 돼 자리를 비울 때엔 형광등을 끄는 등 늘 에너지 절약을 염두에 두며 이러한 활동이 자연스럽게 몸에 배도록 하고 있다. 개선 사례 2007년도에 일본 경제산업국장상을 받은 일은 다음과 같은 노력의 평가로 생각한다. ① 가스 냉온수기를 에너지 절약 타입으로 교체 ② 온습도 순환 과정 시험 설비를 에너지 절약 타입으로 교체 ③ 2층남서면에단열필름을첨부해공조부하저감 ④ 공장동 지붕에 단열 도장으로 공조 부하 저감 ⑤ 소형 냉각탑을 설치해 전력 절감 여기서에선 그중에서도 공장동 지붕의 단열 도장에 대해 소개한다. 당 공장 지붕은 절판折板구조로 돼 있다. 여름철이면 절판 지붕은 직사광선을 받아 뜨거워져 열을 받아 표면 온도가 65℃까지 올라갔다. 이렇게 뜨거워진 지붕에서 건물 내부로 열이 침입함에 따라 냉방 부하가 커져 막대한 공조 에너지를 소비했다. 이 침입 열을 차단하고 공조 부하를 낮춰 에너지 소비량을 줄일 대책이 여기에 소개할 절판 지붕의 단열 도장이다. <그림 6>이 지붕에서 들어온 침입 열 그림이다.   ① 단열 도장 ② 지붕 이중화 ③ 천장 뒷면에 단열재 설치 처음엔 천장 뒷면에 단열재를 설치하는 방법이 효과가 있을 것으로 생각했으나 시공회사에 조사를 부탁한 결과, 천장 내에 배관과 덕트가 많이 설치돼 단열재 시공이 어렵고, 공장 가동을 멈추는 휴일에만 작업할 수 있으며, 정밀 부품을 다루는 공장에서 공사로 말미암은 먼지 대책을 세우기가 어려운 점 등을 들어 시공하기 힘들 것으로 판단했다. 효과, 내구성, 시공성, 비용 관점에서 평가하면 <표 2>와 같다. 이 결과를 토대로 침입 열 저감 대책은 지붕표면의 단열 도장으로 하기로 했다.   그 결과를 토대로 도장색은 흰색으로 했다. 도료종류로 합성수지 도료와 우레탄 도료 등이 있으나 내후성, 광택, 비용을 종합적으로 판단한 결과 내후성이 높고 광택이 오래 유지되는 아크릴 실리콘 도료로 하기로 했다. 단열 도장 실시 | 도장 개소는 <그림 7>에서 보듯이 공장동 지붕 전체에 단열 도장을 실시했다. 단열 도장 결과 | 지붕 전체에 도장한 후 효과를 확인했다. 도장 전에 지붕의 표면 온도가 65℃까지 올랐으나, 도장 결과 시뮬레이션대로 42.5℃까지 떨어졌다(<그림 8>참조).   열관류율 = 2.61[kcal/㎡hr℃] (1) 지붕으로 들어온 침입 열은 (식 2)로 계산한다.  (식 2)에 열관류율, 도장 면적, 도장 전 온도를 대입하면, 도장 전 침입 열의 양 = 1,168,000[kcal/hr] (2) 이 된다. 마찬가지로 도장 후 침입 열의 양을 계산한다. 도장 후 열관류율은 도장 전과 달라지지 않은 것으로 한다. 도장 후 침입 열의 양 = 458,000[kcal/hr] (3) 이 된다. 여기서 도장 전과 도장 후 침입 열의 양에서 절감한 열의 양은 다음과 같다, 1,168,000 - 458,000 = 710,000[kcal/hr] (4) 이 공장은 공조 열원을 가스를 태우는 흡수식 냉온수기를 사용하므로, 침입 열의 양에서 절감한 열의 양을 가스 절감량으로 환산한다.   도장을 통해 얻은 효과를 정리하면 <표 4>와 같다.  * 당사는 전 사업 활동의 기축에 '환경'을 두고 '일렉트로닉스 No.1 환경 혁신 기업'을 목표로 전 종업원이 하나가 돼 환경 활동에 최선을 다한다. 당 공장에서 생산하는 모바일 퍼스널 컴퓨터도 ▲전력 절약 ▲긴 수명 ▲자원 절약 ▲친환경 상품을 목표로 하는 데 그치지 않고, 공장에서 이뤄지는 환경 활동에서도 ▲생산 설비의 에너지 절약 ▲화학 물질 저감 ▲배출 물량 저감 ▲종업원 주지周知를 담은 환경 개선 활동을 앞으로 꾸준히 추진할 계획이다.
