| ㈜덴소 고다제작소, FFU 팬 전력 절약으로 공조 부하 저감 | |
| 2012-10-12 | |
|

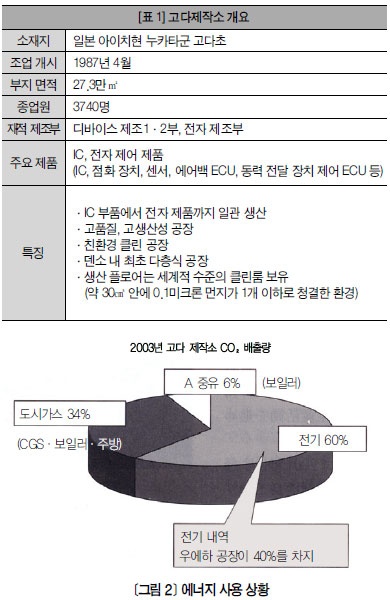

   * 위 이미지를 클릭하시면 크게 보실 수 있습니다. 에너지 사용 상황 고다제작소의 에너지 사용 상황은 <그림 2>와 같으며, 각 에너지를 CO₂(t-CO₂) 비율로 나타냈다. 내역을 살펴보면 전기가 전체의 60%를 차지한다. 전기에서 배출된 CO₂양을 공장별로 보면 우에하공장이 약 40%로 대부분을 배출한다. 소개할 개선사례는 고다제작소 내에서 에너지 사용량이 많은 반도체를 제조하는 우에하 공장의 활동 결과 보고다. 에너지 절약 추진 조직 추진 조직 | 공장에서 나오는 CO₂배출량 감축 목표를 달성하고자 <그림 3>과 같이 환경위원회 아래 에너지부회를 설치했다. 구성 조직 중 하나인 고다제작소의 에너지 절약 조직은 <그림 3>에서 점선으로 둘러싸인 부분이다. 고다제작소 조직의 특징은 모든 부서의 참가는 물론, 횡적 연결을 강화한 활동이다. 여기선 디바이스 제조2부의 활동 사례를 소개한다.   개선 사례-FFU 팬 전력 절약으로 공조 부하 저감 이번에 개선 대책을 실시한 우에하 공장은 1993년에 준공한 세계 유수의 클린룸을 보유한 공장이다. 흔히 반도체 공장은 에너지 사용량이 크고 많기에 건설 초부터 유틸리티 설비로 공조, 국소 배기설비의 팬 등 INV 제어 · 외조기 열 회수 시스템 등 에너지 절약 기기를 도입해 공장을 건설했다(1993년 당시).   우선 FFU 선정에 있어 FFU 본체에서 손실이 발생하지 않는지 구조 자체를 살폈다. 주목한 것은 <그림 6>에서 보이는 방음 유닛부의 압력 손실로, 필요성 여부를 검토한 결과 불필요(없애도 사내 소음치 기준을 만족)하다고 판단해 방음 유닛이 없는 구조에다 클린룸의 환경 유지에 필요한 풍량 13.5㎥/min 확보를 조건으로 각 제조사를 비교 검토했다. 투자 대 효과도 중요한 검토 항목이기에 투자절감안도 함께 검토했다. 그 결과, <그림 7>에서 보듯이 투자 대 효과가 가장 우수하고 CO₂배출량도 최소인 A사 제품(풍량 13.5㎥/min×기외정압50Pa×70W)을 선택했다. 개선점으로 우선 FFU본체의 압력 손실을 낮추고자 현재의 FFU 방음 유닛부를 없앴다. 시로코팬Sirocco Fan을 고효율 터보팬으로 변경하고, 모터도 단상 200V를 고효율 삼상 200V 모터로 바꿔 소비 전력을 230W에서 70W로 줄였다. 또한, 투자 비용을 줄이고자 선정에 앞서 ULPA 필터 부분은 풍속을 측정하고 능력을 판정했더니 충분히 사용 가능한 것으로 판단해 갱신하지 않고 기존 것을 쓰기로 했다.  * 위 이미지를 클릭하시면 크게 보실 수 있습니다. 개선 효과 | 개선 실시 상황의 공정은 <그림 8>과 같다. 작업은 가동 중인 공장에 영향을 주지 않도록 주의를 기울여 생산과가 가동하지 않는 장기 연휴(봄, 여름, 겨울) 중에 제품, 생산 설비에 먼지 등이 붙지 않도록 조치를 취하고 1회당 수백 대씩을 교체해 2004~2005년 2년간 총 5회에 걸쳐 작업했으며, FFU 총 2464대의 전력을 절약했다. 정리하면 FFU 총 2464대의 전력 절약으로 FFU전력 3450㎿h/년 · 1316t-CO₂/년으로 크게 낮췄으며, 발열량 저감으로 공조 부하 966㎿h/년 · 368t-CO₂/년을 저감했다. 그 결과, CO₂를 합계 1684t-CO₂/년을 줄인 동시에 에너지 비용 7,300만 엔/년을 절감했다. * 이 FFU의 에너지 절약 대책은 사내 동일한 시설을 가진 아이치현 닛신시에 있는 덴소 기초연구소에도 2006년부터 2007년에 걸쳐 공사를 실시해 CO₂감축 효과를 올렸다. 또한, 2006년 3월에 지진 시 진동을 줄이는 구조를 채택한 우에하 신공장이 고다제작소 내에 준공했는데, 그동안 실시해 온 에너지 절약 조건과 신기술을 건설 단계부터 도입했다. FFU의 경우 생산 장치, 제품의 반송 방법 개선으로 클린도 조건을 완화(등급 1을 등급 1만으로 완화)하는 동시에 FFU를 대풍량화해 FFU 대수를 크게 줄였다. 우에하 신공장은 ㎡당 CO₂배출량을 기존 우에하 공장 대비 20% 감축했다. 게다가 신공장의 에너지 절약 아이템을 기존 공장에 피드백해 개선해 나가고 있다. '지구 환경 보호가 인류의 가장 급한 과제다'라는 인식을 토대로 덴소 그룹은 기업 행동 선언 중 하나인 '사회와 공생을 목표로 사업 활동을 하는 모든 지역에서 사회 공헌 활동에 펼친다'에 근거해 고다제작소의 에너지 절약 활동을 소개했다. 이번 사례는 우에하 공장의 클린룸이라는 특수 환경에서 이뤄진 활동이지만, 참고해 지구 환경 보호에 작지만 도움이 되면 좋겠다. 정리 전화영 기자
