기존 반송파 방식과 문제점

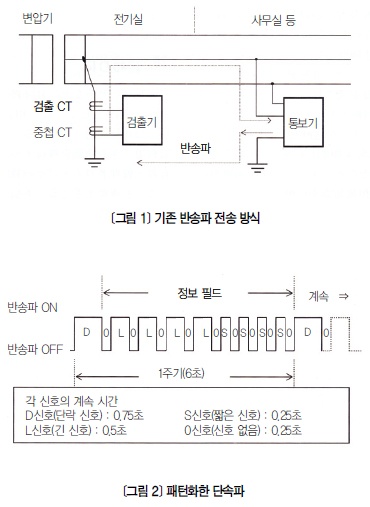

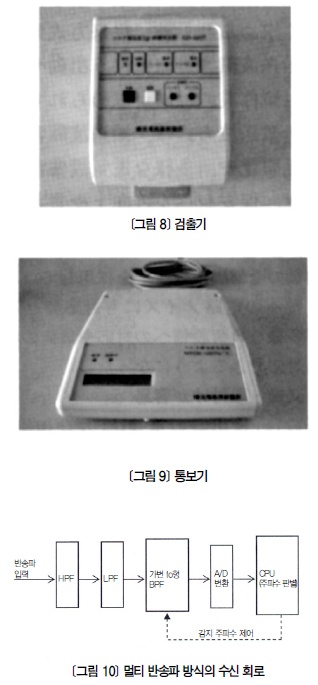

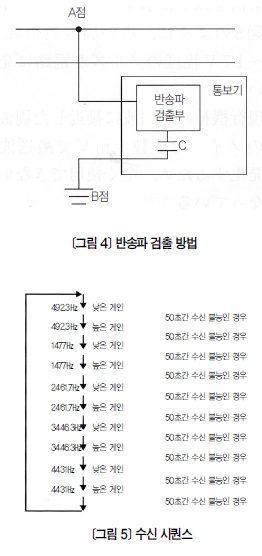

반송파 전송 방식 | 상시 절연을 감시하는 장치의 반송파 방식은 <그림 1>과 같이 이미 만들어 놓은 전로를 이용해 정보를 전달한다. 검출기의 중첩 CT에서 1477㎐의 정현파 교류 반송파를 중첩시키고, 절연 이상 등과 같은 송신 정보에 맞춰 반송파를 진폭변조 방식(이하, ASK 방식)으로 변조해 송신한다. 통보기는 반송파의 단속斷續패턴에서 송신 정보를판단하는 방식을 이용한다.

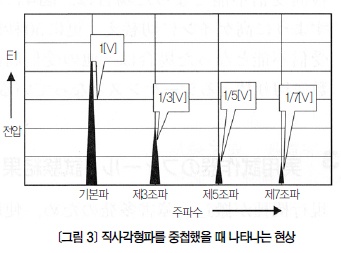

ASK 방식의 단속 패턴 예 | (재)도호쿠전기보안협회가 이용하는 ASK 방식은 정현파 교류 반송파를 <그림 2>에서 보듯이 일정한 패턴의 단속파로 만드는데, <표>와 같이 송신 정보에 맞춰 정보 필드 내 단속 상태를 바꾸기에 수신하는 쪽에선 정보 필드의단속 패턴을 보고 송신 정보를 판별한다.

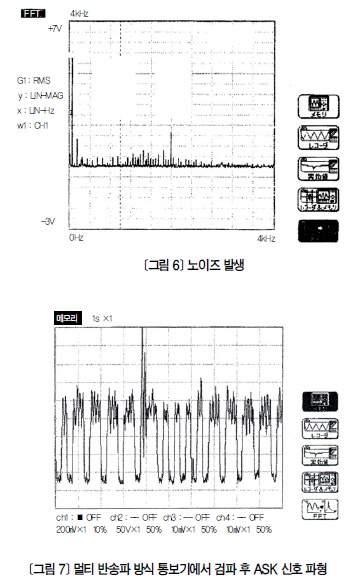

기존 방식의 문제점 | 인버터 등을 응용한 전기 기기의 증가로 두드러지게 전로 노이즈가 커짐에 따라기존 방식에서 다음과 같은 문제가 발생했다.
① 반송파를 정상적으로 전달할 수 없기에 절연감시 장치 본연의 기능 수행이 불가능함.
② 대규모 설비에 적용할 수 없음.
③ 다양한 부하 설비에 적용할 수 없음.
