수변전 설비는 안정된 전력을 공장, 빌딩, 각종 주요 시설 등에 공급해 생산 설비, 정보 처리, 보안, 방재 등에 필요한 전원을 확보하는 중요한 역할을 한다. 그렇기에 수변전 설비에 높은 신뢰도를 요하며, 정보화 사회로 진입한 최근엔 양적인 면은 물론이거니와 질적인 면에서도 한층 요구가 커지는 중이다. 이와 더불어 수변전 설비를 구성하는 기기에도 에너지 절약, 공간 절약, 환경을 생각하는 추세다. 본고는 수변전 설비를 구성하는 기기와 함께, 이 기기들의 수명을 소개한다.

수변전 설비 구성 기기
지금까지 건설·운전 비용을 포함한 종합 손실 비용 저감, 인텔리전트화, 소형화 등이 수변전 설비계획 시 주요 요구 항목이었으나, 최근 들어 지구온난화 문제 대응책으로 에너지 절약, 환경 보호,전원 품질 향상 등과 같은 항목을 추가해

① 기기 구성 부품의 재활용
② 변압기 고효율화로 에너지 절약(톱 러너TopRunner)
③ 기기 구성품의 환경 대응
④ 안정된 전원
을 요구하는 수변전 설비로 바뀌고 있다. 여기서는에너지 절약과 환경 보호를 생각한 수변전 설비용배전반(이하, 에코 배전반)을 소개한다.

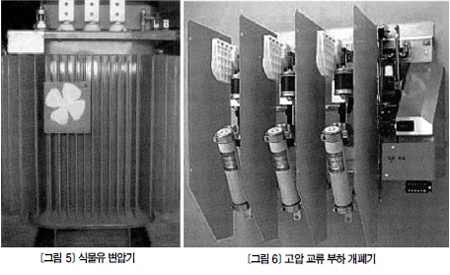

식물유 변압기 개발과 특징 경제성 향상, 소형화와 함께 전력 기기에도 친환경성이 이슈로 떠올랐다. 기존 유입 변압기는 광물유와 종이를 조합해 절연과 냉각을 함께 갖춘 복합 절연을 채용한다. 일반 유입 절연의 약점은 절연 파괴의 발단인 오일 갭에 있다. 절연 내력을 높이는 방법으로 절연지와 절연유의 비유전율 차이를 작게 해 오일 갭으로 집중되는 전계를 완화하는 유전율 정합 절연을 적용하는 것이 효과가 있다. 그래서 유입 변압기의 절연 성능을 높이고 신뢰도 향상과 소형화를 위해 광물유 대신 새로운 절연유로 식물성 에스테르유를 ㈜간사이테크가 개발했으며, 간사이전력㈜와 공동으로 새로운 절연유 적용을 연구해 식물유 변압기를 개발했다. 식물성 에스테르유는 재생산이 가능한 종자 상품으로 생분해성이 높고 환경 친화적 식물유 유도체인 에스테르계 절연유인 동시에 유전율이 높은 특징이 있다.
