| 엘리베이터군관리시스템변천 | |
| 2012-08-07 | |
|

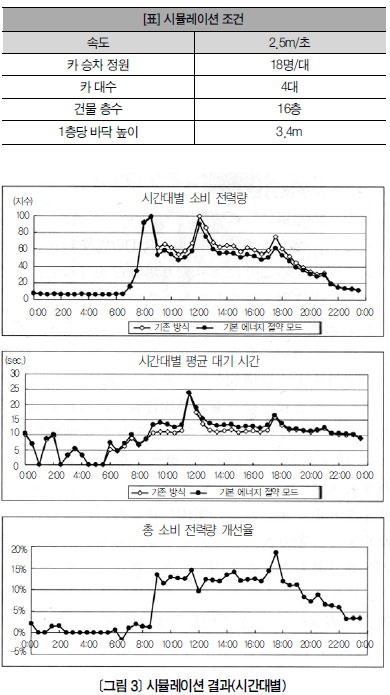

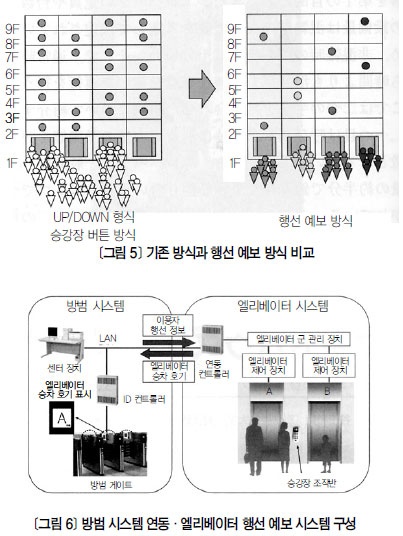

  군 관리 시스템으로 에너지 절약 대처 이산화탄소 배출량 감축을 위한 사회 동향에 발맞춰 빌딩의 에너지 절약 성능을 평가하는 움직임이있다. 이와 함께 고객·사용자의 요구도 기존 편의성 중시 사양에서 에너지 절약과 편의성을 동시에갖춘 사양으로 흐름이 바뀌고 있다. 여기서는 군 관리 시스템을 이용해 소비 전력을 절감하는 군 관리방식을 소개한다. 기존 엘리베이터 군 관리는 대기 시간 개선을 우선시해 왔다. 엘리베이터의 승차 정원이나 대수 등설비량은 혼잡 시 교통 수요를 고려해 결정하기에혼잡하지 않을 때 대기 시간은 짧은 편이다. 그래서 평상시엔 대기 시간보다 소비 전력 절감을 중점에 두고 운행한다. 두 가지 방법을 조합한 사례를소개한다. 첫째는 호출 할당 시 소비 전력량의 예측 값을 평가 함수로 이용하는 방법이다. 엘리베이터는 일반적으로 적재량의 약 절반에 균형을 맞춘 균형추와로프로 이어져 있다. 이 때문에 주행 시 소비 전력량은 카의 승차 인원수에 따라 전력을 소비하는 역행영역과 전력을 회생하는 영역이 존재한다. 이것은주행 거리와 승차 인원수의 함수로 나타난다. 또한,이 함수는 사용 중인 권상기 등과 같은 기기에 의존하는 파라미터를 가진다. 이 함수를 포함해 승강장에서 호출 발생 상황, 행선 버튼 등록 상황, 카 내 인원수 그리고 이 모든 것의 향후 예측 값을 토대로 소비 전력량을 예측한다. 이어 예측한 소비 전력량과대기 시간을 고려해 신규로 발생한 승강장 호출에응답할 카를 결정한다. 이때 할당 평가 함수가 최소가 되는 카를 할당한다. 혼잡할 때엔 대기 시간 개선을 우선하고 혼잡하지 않을 때엔 소비 전력량 개선을 우선하기에, 할당 평가 함수에서 대기 시간에 관한 평가 함수는 고차高次함수로, 소비 전력량에 관한 함수는 저차低次함수로 설정한다. 이 방식을 이용한 시뮬레이션 결과를 설명한다. 여러 오피스 빌딩에서 수집한 데이터에서 평균을구해 1일 교통 흐름 변동을 가정하고 <표>와 같은조건에서 시뮬레이션을 했다. 시간대별 소비 전력량과 대기 시간, 기존 방식에 대한 소비 전력량 개선율은 <그림 3>과 같다. 9시경부터 11시경까지와 13시경부터 17시경까지 시간대에서 대기 시간 악화가 눈에 띄나, 모두 피크 때 대기 시간보다는 짧은 범위에 속하며, 소비 전력량은 10% 이상 개선됐음으로알 수 있다.  행선 예보 방식 | 예전부터 많이 이용해 온 엘리베이터는 승강장에 먼저 도착한 승객이 UP/DOWN으로 승차 방향이 표시된 승강장 버튼을 조작해 승강장 호출을 등록하고, 카 승차 후에 카 조작반을 조작해 행선층을 등록하는 방식이었다. 최근 새로운 조작 방식으로 승강장에서 행선층을 등록해 행선층별로 승차 카를 예보하는 행선 예보 방식이 해외를 중심으로 도입이 늘고 있다(<그림 4> 참조).  두 번째 효과로 일주一周시간 단축에 따른 수송 능력·운행 효율의 향상을 들 수 있다. 동일한 층으로가는 승객을 동일한 카에 타게끔 유도함으로써 각카의 정지층을 크게 줄일 수 있다. 그 결과 카가 현관층을 출발해 다시 현관층으로 돌아오기까지 일주시간이 짧아져 많은 승객을 수송할 수 있다. 특히 <그림 5>와 같이 오피스 빌딩의 출근 시간대에는 현관층에서 많은 승객이 타므로 큰 효과를 얻을 수 있다. 방범 시스템과 연계 | 오피스 빌딩이나 아파트의 경우, 현관층에서 평소 행선층은 승객 본인의 집이나 사무실이 있는 층으로 고정된다. 이러한 건물에선현관 출입용 방범 시스템과 행선 예보 방식의 엘리베이터를 연동해 건물 출입 시 승객의 방범 시스템상 ID에 행선층 호출을 자동 등록하는 시스템을 도입하고 있다. 이 시스템은 승강장보다 먼저 있는 방범 게이트를 승객이 통과한 시점에서 몇 시에 어디에서 어디로 가는 승객이 발생했는지를 승객이 승강장에 도착하기 전에 감지하기에 운행 효율을 높일 수 있다. 또한, 승강장에 도착한 승객은 바로 할당 카 위치로 이동하므로 승강장에서 승객의 원활한 이동을 촉진할 수 있다.   * 엘리베이터 군 관리 시스템은 연산 처리 장치의성능 향상과 더불어 대기 시간 단축을 목표로 발전해 왔다. 여기서 소개하지 않았으나 더블 덱 엘리베이터 등 수송 능력이 뛰어난 엘리베이터 시스템도새롭게 도입됨에 따라 엘리베이터 군 관리 역시 여기에 대응한 방식이 필요해졌다. 한편, 에너지 절약 성능 등 군 관리 시스템에 요구하는 성능이 다양해진 동시에 방범 시스템 등 빌딩의 다른 시스템과 연계해 성능 향상을 꾀하고 있다. 앞으로도 다양한 요구에 대응하고 다른 시스템과연계해 엘리베이터 군 관리 시스템은 더욱 진화하리라 생각한다.電⃝
< Energy News > |
|
