| 고온다습한 7∼8월에 집중하는 감전사고 감전 재해 예방을 위한 기술 지침 해설 | |
| 2012-08-07 | |
|

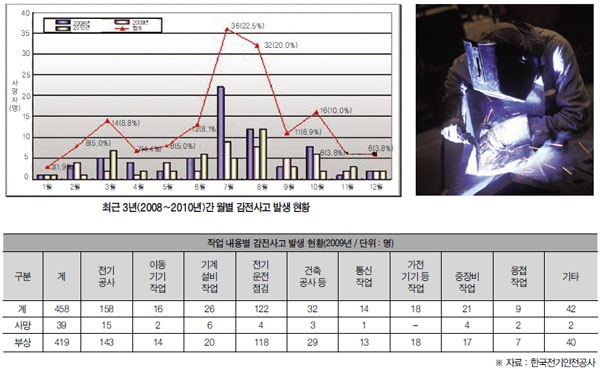

 명(사망 160명, 부상 1565명)의 인명 피해가 발생한 것으로 나타났다. 이 중 사망자는 7월에 36명(22.5%)으로 가장 많았으며 8월에 32명(20.0%),10월에 16명(10.0%), 6월에 13명(8.1%)이었다.감전사고 원인은 전기·보수 공사(31%), 가전家電운전(14%), 기계 설비 보수·공사(14%)였으며,발생 장소는 공장·작업장(31%), 주거 시설(24%), 송·배전 선로(10%), 공사장(7%)순이었다. 감전사고는 주로 공장·작업장에서 전기·보수공사 시 발생했다. 대부분 절연이 파괴된 전기 기기에 접촉하거나 전기 공사, 전기 기기 정비·조작 시 안전 조치에 소홀했기 때문이다. 여름철엔 높은 습도와 폭우로 말미암아 전기 기기의 누전과 침수 우려가 크다. 반면, 작업자는 적절한 복장과 보호구 착용을 기피하기에 땀으로 인체 저항이 낮아져 감전사고 발생 확률이 높다. 산업안전보건공단은 여름철 산업 현장에서 감전사고를 예방하려면 3대 안전 수칙인 접지 실시, 누전 차단기 설치, 전기 기기 정비 시 전원 차단을 준수하라고 강조한다. 모든 전기 기기의 철제 외함(외부 전기 공급함)에 접지를 실시하고, 이동형 전기기기에 누전 차단기를 설치하고, 전기 기기 등을 정비할 때 반드시 전원을 차단한 후 작업해야 한다는것이다. 한편, 소방방재청 재난상황실은 감전 사고자가 발생하면, 먼저 감전 사고자 주변 전선 또는 기기의 전원 스위치를 차단함으로써 2차 재해를 예방하고, 차단할 수 없을 땐 고무장갑, 고무장화 등을 착용한 후막대·플라스틱 봉·줄 등 전기가 통하지 않는 물건을 이용해 기기 또는 전선으로부터 사고자를 분리하고, 사고자를 구출한 후 피해자의 의식·호흡·맥박상태를 확인하고, 높은 곳에서 추락했을 땐 출혈 상태와 골절 여부를 확인하라고 응급조치 요령을 제시한다. 감전 재해 예방을 위한 기술 지침 해설감전 재해 방지 대책 | 모든 전기 설비는 특별한 규정을 제외하고, 정상 운전 및 고장 시 감전 재해 방지대책을 강구해야 한다. 전기 설비를 단락, 지락, 누전 등 전기적 고장 없이 운전하는 상태를 정상 운전, 전기적 이상이 발생한 상태를 고장이라 한다.대지 전압 30V 이하인 안전 전압을 사용하는 전기설비로 안전 전원에서 전원을 공급하고, 회로를 배열한 경우 정상 운전 및 고장 시 양쪽 모두 감전 재해 방지 대책을 강구한 것으로 본다. 안전 전원이란 절연 변압기 또는 이와 동등 이상의 정도로 입력과출력을 격리한 전원, 축전기 등과 같은 전기 화학적전원, 고장 시 대지 전압 30V를 초과하더라도 직접접촉 또는 간접 접촉 시 대지 전압을 30V 이하로 한전자 장치에 의한 전원 등을 말한다. 직접 접촉은 정상 운전 시 전압을 인가한 충전 부분에 인체가 접촉하는 것이고, 간접 접촉은 고장으로 전압을 인가한도전성 부분에 인체가 접촉하는 것이다. 안전 전압회로 배열은 안전 전압 회로의 활선을 다른 회로의보호 접지 도체와 연결하지 않을 것, 노출 도전성 부분을 접지극 또는 다른 계통의 보호 접지 도체에 연결하지 않을 것, 안전 전압 회로와 다른 회로를 공간적으로 격리하거나 절연판 또는 접지한 금속판으로격리할 것, 안전 전압을 사용하는 플러그 및 소켓은다른 전압 계통과 서로 접속할 수 없는 구조로 할 것등에 따라야 한다.   고장 시 감전 재해 방지 대책 | 전원 자동 차단, 절연장소, 비접지 국부적 등전위 본딩 또는 이들과 동등이상의 방법을 강구한다. 전원 자동 차단 | 전원 계통 접지 방식에 적합한 자동차단 장치를 설치하고, 자동 차단 장치의 접촉 전압별 최대 차단 시간이 <표 1>을 초과하지 않고, 동시에 접촉 가능한 부분들을 동일한 접지극에 연결한경우 전원의 자동 차단에 의한 고장 시 감전 재해 방지 대책으로 본다. 절연 장소 | 다음 사항을 충족하면 절연 장소에 의한고장 시 감전 재해 방지 대책을 세운 것으로 본다.절연 손상 등에 의해 전위가 서로 달라질 수 있는 두개의 도전성 부분을 동시에 접촉하지 않도록 2m 이상 격리하고, 동시에 접촉 가능한 두 개의 도전성 부분을 절연체 방호물로 격리한 경우다. 또한 시험 전압 2000V에 견디고 누설 전류가 1㎃ 이하가 되도록 어느 한 부분을 절연한 경우다. 단, 절연 장소에보호 접지 도체를 끌어들여지지(인입) 않도록 하고,주위 벽이나 바닥 등 인체 접촉 가능한 모든 부분을절연판 등으로 절연하고, 외부로부터 도전성 부분을 끌어들여지지 않도록 하고, 벽이나 바닥 등의 절연 저항값은 <표 2> 이상이어야 한다.절연 저항 측정 방법 | 해당 도전성 부분과 바닥이나벽의 절연재 위에 설치한 시험 전극 간에 실시하고,시험 전극의 위치는 처음엔 해당 도전성 부분에서약 1m 떨어진 장소로 하고, 이후 서로 멀어지는 방향으로 두 개소 이상 측정한다. 시험 전극은 한 변의길이가 25㎝인 정사각형 금속판으로 하고, 바닥은750N, 벽은 250N의 힘을 가한 상태에서 측정하되시험 전극과 측정 대상 면 사이에 한 변의 길이가27㎝인 정사각형의 물에 젖은 종이나 천을 두른다.비접지 국부적 등전위 본딩 | 다음 사항을 충족할 경우비접지 국부적 등전위 본딩에 의한 고장 시 감전 재해 방지 대책으로 본다. 동시에 접촉 가능한 모든 도전성 부분을 본딩으로 상호 연결한 것, 본딩으로 상호 연결한 부분과 이에 연결하지 않은 다른 도전성부분을 통해 접지하지 않은 것, 대지로부터 절연한도전성 바닥이나 벽 등도 본딩하고 이 부분으로 외부도전성부분을끌어들여지지않도록한것등이다. 도전성 제한 공간에서 감전 재해 방지 대책 | 도전성 제한 공간이란 대부분의 공간이 금속 등 도전성 물질로 둘러싸여, 이 장소에서 작업 시 신체의 일부분이도전성 물질과 쉽게 접촉할 만한 장소다. 도전성 제한 공간에 사용하는 전기 설비는 직경 12㎜ 이상 외부 물체가 침입할 수 없는 폐쇄형 구조거나, 충전부를 최소 500V 시험 전압에 견디도록 절연한다. ※ 이 지침은 2012년 9월 24일까지 법령이나 현실 여건 변화등을 검토해 폐지 또는 개정한다.電⃝ 우천후철골전기용접작업중감전사 작업자가 야적장에서 철골 건축재인 앵글 트러스의 용접 부분 하자 보수 작업 중 교류 아크 용접기에 감전된 사고다. 전날 내린 비로 바닥에 물이 고였으며, 교류 아크 용접기는 불량한 상태였다. 작업자는 전기 충격을 느꼈음에도 전기 용접작업을 진행했다.  유 사 사 고 방 지 | 옥외 물기가 있는 곳에선 원칙적으로 전기 용접 작업을 하지 말아야 한다. 불가피하게 용접 작업할땐 교류 아크 용접기에 성능 검정 합격품의 자동 전격 방지기를 설치해 무부하 시 자동으로 2차 측 전압을 25V 이하로 낮추도록 하고, 홀더 선 절연 피복 파손, 용접봉 홀더 절연 덮개 파손 등 위험 요인을 보수하거나 새것으로 교체하고, 용접 작업 시 인체 저항을 최대한 높이기 위해 가죽제 용접 장갑과 안전화를 착용해 물기에젖지 않도록 관리해야한다. 특히, 용접봉 홀더는 규격에 적합하거나 동등 이상의 절연 내력 및 내열성을 갖춘 것을 사용해야 한다.
