[해외] 전기자동차 완속 충전용 콘센트 개발

2012-06-05

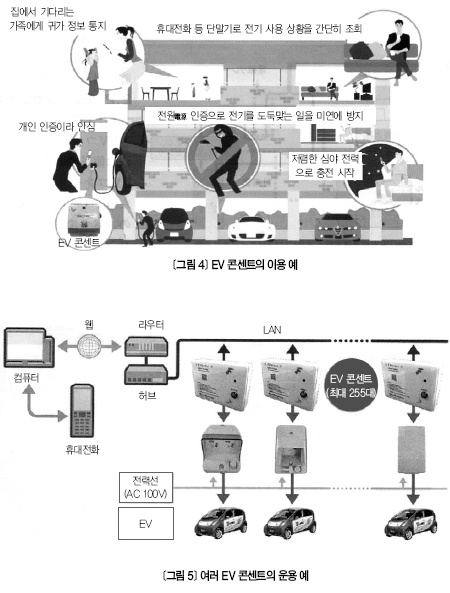

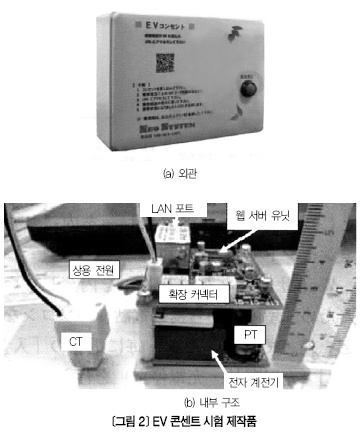

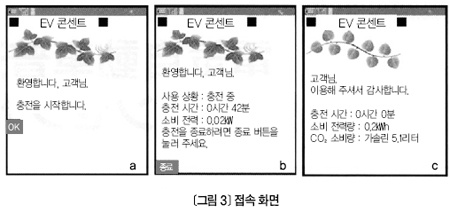

전기자동차(이하, EV)를 보급하려면 EV를 언제 어디서든 충전할 수 있는 충전 인프라를 갖춰야 한다. 이에 규슈전력㈜ 종합연구소는 '저렴하고 다 같이 손쉽게 이용하는'을 콘셉트로 휴대전화로 간단히 조작해 이용할 수 있는 전기자동차 완속 충전용 'EV 콘센트'를 개발했다. EV 콘센트 EV 콘센트의 구조와 주요 기능 \| EV 콘센트는 웹서버와 CT · PT 그리고 전자 계전기를 초소형으로 제작해 내장한 콘센트다(<그림 1> 참조). 웹 서버와 전자 계전기는 옥내 · 외에서 휴대전화나 컴퓨터를 사용해 콘센트별로 전원을 'ON/OFF(충전 시작/충전 정지)'하도록 도와준다. CT · PT는 충전 전력량을 계량해 그 결과 이용자에게 휴대전화 문자로 알려주는 서비스를 가능케 한다. <그림 2>는 시험 제작한 제품으로, 크기는 일반콘센트와 비슷하다. 한편, 인터넷 등 통신 회로를 이용해 전원을 ON/OFF하고 충전 정보를 제공하는 시스템은 '전원 탭'이란 출원명으로 특허를 취득(특허 번호 제 4446854호)했다. EV 콘센트 사용법 \| EV 콘센트를 이용하는 방법은 간단하다. 먼저 EV 콘센트에 인쇄된 QR 코드를 휴대전화 카메라로 찍어 EV 콘센트의 웹 서버에 접속해 개인 인증을 마치면 자동으로 충전을 시작한다(<그림 3-(a) 참조). 충전을 끝낼 경우엔 다시 EV 콘센트에 접속해 충전 종료를 선택한다(<그림 3-(c) 참조). 충전이 끝나면 소비 전력량과 충전시간 등을 알려준다(<그림 3-(c) 참조). QR 코드를 통한 인증 외에 IC 카드나 텐 키Ten Key에서 비밀번호를 입력해 인증할 수도 있다. 그 외에 100% 충전을 완료하면 자동으로 충전을 정지하며, 충전 중에 장난 등으로 충전 플러그가 빠지면 이용자에게 문자로 알리는 기능도 있다. 또한, 아파트 등 집으로 돌아와 주차장에서 EV를 충전하기 시작하면 집에서 기다리는 가족에게 귀가 정보를 알려주고, 휴대전화로 충전 상황을 확인하거나 타이머 충전 기능을 이용해 이용자 상황에 맞춰 충전 시간을 설정하는 등 다양하게 운용할 수 있는 사양이다(<그림 4> 참조). 여러 EV 콘센트의 운용 \| EV 콘센트를 여러 개 설치할 경우, 인터넷이나 인트라넷 등 IP 네트워크를 사용해 충전을 관리할 수 있다(<그림 5> 참조). EV 콘센트의 충 · 방전 상태를 서버로 집중 관리하기에 각 EV 콘센트에 고성능 연산 장치가 필요 없다. 이로써 많은 콘센트를 낮은 비용으로 관리할 수 있다. EV 콘센트를 이용한 서비스 응용 규슈전력㈜ 그룹회사인 니시무전자공업㈜는 EV 콘센트를 사용한 EV 충전 관리 서비스를 시작해 현재 두 종류의 서비스를 용도에 맞춰 제공한다. * 위 이미지를 클릭하시면 크게 보실 수 있습니다. * 위 이미지를 클릭하시면 크게 보실 수 있습니다. 집합 설치형 충전 관리 서비스 \| 충전 스탠드와 아울러 관리 서버를 현지에 설치하는 방식이다. 고객별로 관리 서버를 설치하기에 도입 비용은 상대적으로 비싸나, IC 카드나 텐 키를 이용한 충전 · 정지 제어 등 개별요구에도 대응할 수 있다(<그림 6> 참조). 광역 설치형 충전 관리 서비스 \| 니시무전자공업㈜의 고객 지원 센터에 설치한 네트워크 관리 서버를 이용해 광범위하게 있는 충전 스탠드를 집중 관리하는 방식이다( 참조). 충전 스탠드 가동 상황을 상시 감시하는 것 외에 앞으로 요금 · 수납서비스에 대응하기 위해 충전기 이용 내력을 하나로 관리한다. 현재 후쿠니시전기㈜(오사카 시)에서 EV 콘센트의 개인 인증 기능을 사용해 충전 스탠드를 포인트 시스템이나 회원 서비스와 연계해 새로운 부가가치와 서비스를 제공하는 '파차포(EV 파워 차지 포인트 시스템의 줄임말)'를 판매 중이다. '파차포'는 단독주택과 공동주택의 주차장은 물론, 대형 상업시설과 공공 시설, 유료 주차장 등 다양한 장소에 대응한다(<그림 8> 참조). 또한, 네오시스템㈜(다자이후 시)에서 전력을 시각화해 에너지 절약 의식을 높이고 자동 제어로 전력 피크를 억제할 목적으로, 실시간으로 사용 전력량/사용 기기/CO₂배출량을감시하고인터넷을 통해 임의의 PC와 스마트폰 등에서 제어할 수 있는 전력제어 시스템 'SABS(Smart Active Breaker System)'을 개발했다(<그림 9> 참조). 앞으로도 EV 콘센트의 편리성을 한층 높인 애플리케이션과 범용성 확장을 위한 기본 소프트웨어를 개발할 예정이다. < Energy News >
