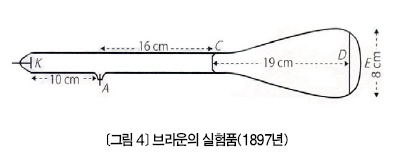

눈에 보이지 않는 전기를 직접 보려는 욕구는 전기를 잘 몰랐던 때부터 있었다. 실용화를 시작한 이후 이 욕구는 한층 강해졌다. 그중 하나는 전신이었고, 다른 하나는 전력이었다. 1866년 대서양 해저 전신 부문에서 거울 검류계(Mirror Galvanometer)의 반사광을 눈으로 보며 신호를 판독했다. 일렉트로닉스를 이용한 파형 관측은 1897년 브라운의 전자선 발견으로 시작됐다.
'시간에 따른 진폭 변화의 가시화'를 담당한 것은 오실로그래프와 오실로스코프였다. 최초 기기는 기계 부품에 지나지 않았으나, 오늘날 모두 일렉트로닉스로 진화하며, 컴퓨터와 소프트웨어에서 기능을 결정하는 가상 오실로스코프로까지 발전했다.

전신 파형 관측과 기록
먼저, 전기 신호 검출을 책임진 것은 검류계다. 검류계는 유일한 전기·각도 변환기로, 변환된 각도는 광 레버에서 확대 증폭됐다. 모스가 워싱턴과 볼티모어 간 전신 실험에 성공한 것은 1844년이며, 그 후 철도와 함께 전신망이 아메리카 대륙에 보급됐다.

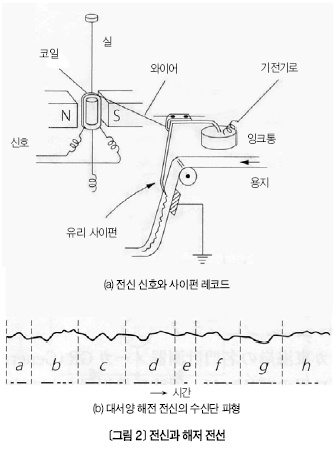

한편, 해저 전신은 1851년 도버 해협에서 성공을 거뒀다. 이를 계기로 1857년 영국과 미국 간 대서양 해저 전신 계획을 시작했는데, 영국 발렌시아와 캐나다 뉴펀들랜드 사이를 해저 전선으로 연결하는 계획이었다(<그림 1> 참조). 두 번의 실패 끝에 1858년 일단 성공은 했으나, 빅토리아 여왕과 뷰캐넌 대통령이 축전을 교환하는 데만 16시간이 걸렸다. 3000㎞나 떨어진 장거리였던 탓에 신호 질이 떨어져 수신기 계전기가 동작하지 않은 데다 판독이 어려울 정도로 신호가 일그러져 몇 번이나 재전송을 요구했기 때문이다. 수신기에는 거울 검류계를 사용했다. 전신사는 거울 반사광을 눈으로 좇으며 모스 신호를 판독했다. 그러나 얼마 안 가 불통이 돼 버렸고, 남북전쟁 후인 1866년에야 본격적으로 개통됐다. 나중에는 캘빈이 발명한 사이펀 레코더Siphon Recorder를 사용했다(<그림 2-(a)> 참조). 신호를 잉크로 기록하고 파형에서 모스 신호를 판독했다(<그림 2-(b) 참조).
