[해외] 고 · 저압 활선 근접 작업용 접이식 절연 방호 패널

2012-04-10

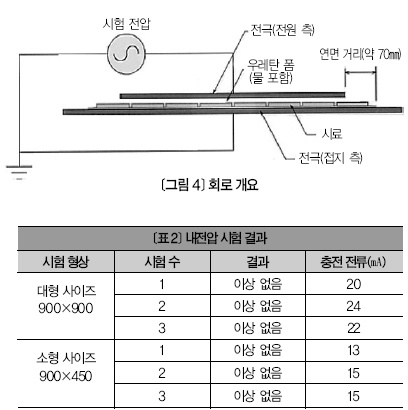

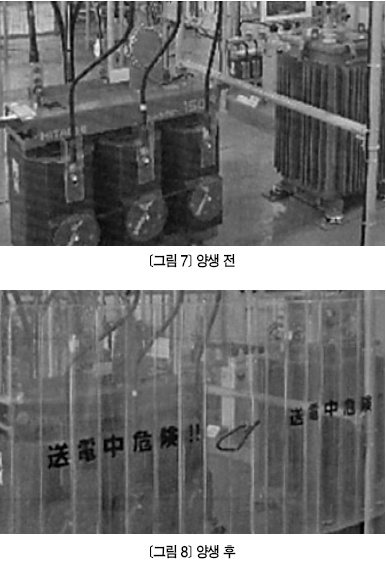

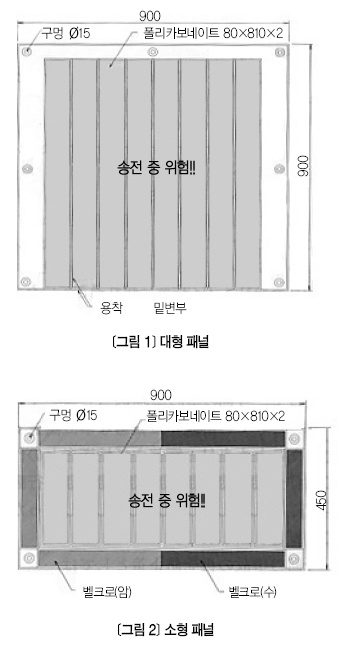

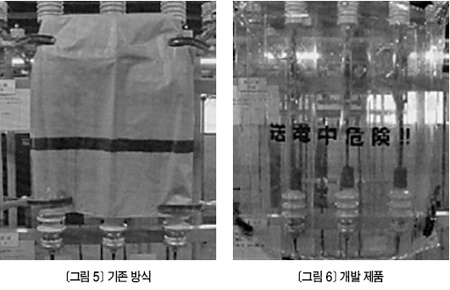

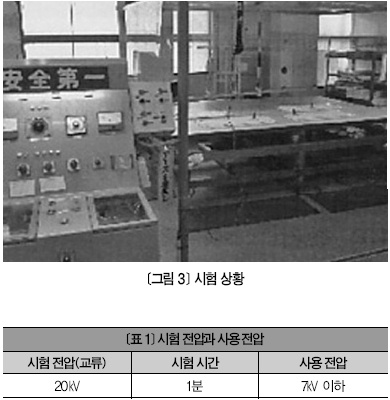

일반 수용가 설비에서 정기 점검이나 갱신 공사를 할 때 정전 상태에서 작업하는 것이 기본이나, 무정전을 조건으로 하는 기기가 많아짐에 따라 활선 근접 작업을 하는 경우가 많아졌다. 최근에 일어난 사고 사례를 살펴보면, 안전에 대한 사람들의 인식 차이도 있겠지만 무방비 상태의 대응이 걱정이다. 일반 수용가 설비에 사용하는 전용 방호품은 거의 없는 것이나 마찬가지여서 편리한 방호품만 있으면 사전에 막을 수 있는 사고도 많으리라 판단하고 방호품을 개발했다. 제품 개요 수변전 설비 내 사용을 전제로 내건 개발 목표는, 충전부에 접근하는 방호벽이기에 일정 충격으로부터 기기를 보호할 수 있는 성능일 것 그리고 좁은 공간에도 대응할 수 있는 것으로 했다. 보호하는 기기 상태를 직접 볼 수 있도록 투명성도 지향했다. 경질재硬質材로 폴리카보네이트를 선택했다. 일정충격에 견디는 것은 물론, 80㎜ 간격으로 가공한 것을 연결해 한 쪽 방향으로 접을 수 있게 제작했다. 이러한 기본 구조를 하나의 형체로 잡기 위해 수지시트로 덮고 용착鎔着했다. 그렇게 완성한 형상은 <그림 1, 2>와 같다. 대형 패널은 크기가 가로세로 900㎜다. 설치 방법은 네 모서리와 세 변의 중앙에 구멍을 뚫어 전용 고리(Hook)를 매단다. 폴리카보네이트를 바닥면 가까이에 붙여 칸막이로도 활용할 수 있다. 소형 패널은 크기가 900㎜×450㎜다. 네 변에 벨크로Velcro를 붙여 서로 접착하도록 만들어 사용 응용 범위를 넓혔다. 내전압 성능 <표 1>은 시험 전압과 사용 전압을, <그림 3>은 시험 상황을 나타낸 것이다. 시험 방법은 JIS T8010 절연용 보호구 · 방구防具류의 내전압 시험 방법을 토대로 했다. 시험 대상물을 평평하고 매끄러운 금속 전극판 위에 놓고, 그 위에 물을 충분히 적신 무명 등 도전성 물건을 시험 대상물에 겹쳐 둔다. 시험 대상물 하부 금속판과 상부 도전성 물건을 전극으로 교류 시험 전압을 가한다. 시험 회로 개요는 <그림 4>와 같다. 연면 거리는 절연 패널 네 변에서 70㎜로 했다. <표 2>는 시험결과로, 대형 · 소형 모두 양호한 결과를 얻었다. 설치 사용 전 점검 사항 \| 절단한 흔적, 긁힌 흔적, 찌그러진 부위, 구멍 등이 없어야 한다. 특히 경질재 외에 다른 부분을 꼼꼼히 점검한다. 박리 상태가 광범위하지 않아야 하며, 용착부가 떨어졌거나 균열이 생기지 않았는지도 확인한다. 사용 사례를 통한 비교 \| <그림 5>와 <그림 6>은 모의 전기실에서 단로기와 피뢰기를 각각 기존 방식으로 보호한 예와 개발품을 사용한 예다. 기존 방식 은 충전부를 절연 시트로 덮어 눈에 보이지 않도록 함으로써 접근 시 공포심이 줄어드는 반면, 개발한 투명 방호 패널은 공포심을 준다는 의견이 있다. 그러나 그로 말미암아 긴장감을 가질 수 있는 효과가 크다. 그리고 경질재를 구비했기에 시트가 잘 찢어지지 않으며 설치 시간이 빠르다는 평가가 있다. <그림 7>은 변압기 주변 통로를 양생養生하기 전이고, <그림 8>은 양생 후다. <그림 8>에서 양생한 기기를 판별할 수 있기에 작업 관계자 간 안전 인식을 통일할 수 있다. 보관 \| 방구 · 보호구 관리를 잘 못하면 열화 촉진으로 이어지기에 다음 사항을 엄수한다. ① 보관 장소는 습기가 없는 서늘하고 어두운 곳으로 하고, 직사광선이나 고온 다습한 곳은 피한다. 직사광선은 자외선의 영향을 받아 열화를 촉진하기 때문이다. ② 제품을 절대 접은 상태에서 쌓아 올려 보관하지 않는다. 접힌 자국이 남기 쉽다. ③ 물기, 습기가 있을 땐 충분히 건조시킨다. 통풍이 좋은 장소를 택해 그늘에서 말린다. ④ 기름기나 오물이 묻어 더러울 땐 중성 세제를 묽게 해 닦아 낸다. ⑤ 이물질이 벨크로에 붙었을 땐 확실히 정기 점검 절연용 보호구에 대한 정기 점검은 일본 노동 안전 위생 규칙 제351조 절연용 보호구 등의 정기 자주自主검사로 정해져 있다. 다음은 주요 요점 사항을 기술한 것이다. ① 6개월 내에 한 번 정기적으로 절연 성능을 자주 검사해야 한다. ② 6개월 이상 사용하지 않은 경우, 재개시할 때 절연 성능을 자주 검사해야 한다. ③ 자주 검사 결과, 절연용 보호구에 이상이 있을 때는 절단해 파기한다. ④ 자주 검사 실시 후 검사 연월 · 검사 방법 · 검사 개소 · 검사를 실시한 자의 이름 등 검사 결과를 기록해 3년 동안 보관한다. * 일반 수용가의 수변전 설비 내에서 발생한 사고검증 자료를 따르면, '접이식 절연 방호 패널'을 사용했더라면 막을 수 있는 사고가 많았다. 물론 사고원인에 경미한 복장이나 안전 의식 결여가 있다는 것도 부정할 수 없으며, 모든 사고를 다 막을 수 있는 것도 아니다. 안전 계획을 토대로 합리적인 사용이 안전 작업에 있어 중요한 점이다. 정리 전화영 기자 < Energy News >
