국내 몰드 변압기 시장은 매년 큰 폭으로 증가하는 추세다. 조사 대상 고객 22.9kV 수전 설비 약 12만 1400여 개소 중 몰드 변압기 설치 시장을 20% 정도로 추정하면, 국내 전체 시장에서 차지하는 비율은 약 10%이므로 현재 20만 개소 이상에서 몰드 변압기를 사용하는 셈이다. 또한, 세계적으로도 기존 유입 변압기의 폐절연유 처리 문제를 획기적으로 개선한 몰드 변압기가 대세다. 일각에서 몰드 변압기는 유입 변압기보다 효용성이 떨어진다는 견해도 있으나, 그럼에도 플라스틱의 발달과 절연유 관리가 필요 없다는 요인이 수요를 꾸준히 증가시킨다. 반면, 몰드 변압기의 사고 증가로 전력 설비 진단을 위한 기법 개발이 필요하다. 여기에서 몰드 변압기 사고 원인과 진단 기술, 사고 발생 시 조치 사항에 대해 설명하고자 한다.

글 송길목<전기안전연구원 진단기술연구부 책임연구원> (031)580-3061 natasder@kesco.or.kr

국내 전력 설비 진단 기술 활용은 전체 적용 기술에서 매우 미약하며, 진단 기술과 시스템을 전적으로 해외 기술에 의존하는 상태다. 이러한 상황에서 무정전 상태의 고신뢰성 진단 장비를 개발할 경우, 전체 시장의 5%만 대체하더라도 약 100억 원의 수입 대체 효과를 기대한다. 또한, 세계시장에 접근하기 위해 국내 기술의 장점 중 하나인 IT를 접목하면, 진단 시스템을 통한 해외 시장 접근이 매우 효과적으로 이뤄질 것이다. 최근 IT 발달에 따라 통신 장치를 중전 기기에 장착하나, 통신용 전원 장치는 중전 기기와 달리 설비 교체 주기가 3년에서 5년이다. 따라서 일정 기간이 지나면 대다수 통신용 전원 장치를 교체해야 하므로, 중전 기기와 혼용하면 대형 사고로 이어질 가능성이 매우 높다.

국내 몰드 변압기 사고 원인

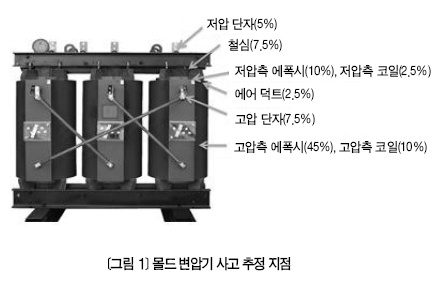

사고 지점에 의한 패턴 분류 | 몰드 변압기는 그 위치에 따라 다양한 사고 원인을 제공한다. 이를 신속하게 검출해 정전 사고를 최소화하고, 또한 설비 사고의 파급이나 전기 화재로 전이되는 것을 차단해야 한다. 국내 몰드 변압기의 사고 유형을 분석하기위해 사고 경험 고객을 중심으로 시장 조사한 결과를 보면 <그림 1>과 같다.
