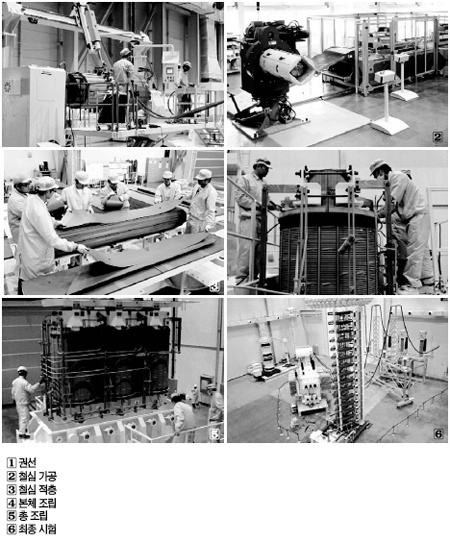

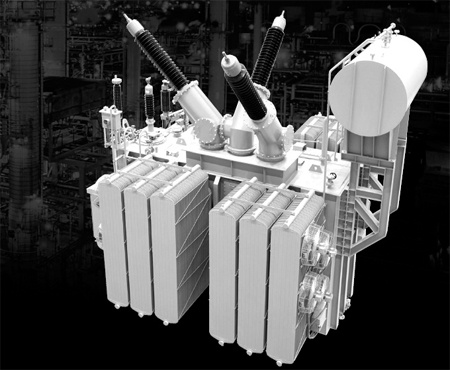

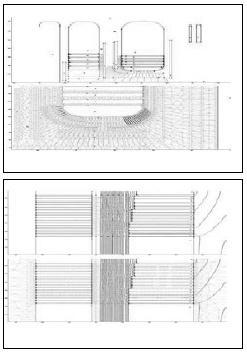

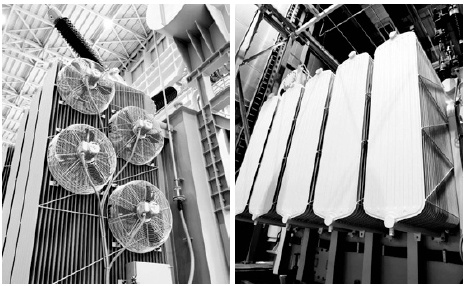

변압기는 전압의 크기에 따라 초초고압, 초고압, 고압, 전압으로, 용도와 용량에 따라 전력용, 송·배전용으로 분류한다. 그리고 절연 매체에 따라 유입, 가스, 몰드, 건식으로 분류한다. 변압기 기술은 일반적으로 권선과 철심 제조, 냉각, 절연, 전력의 공급과 제어, 스위칭과 비상 보호, 기타(관리 및 검사) 등으로 분류한다. 이 가운데 발전소에서 생산한 전력을 변전소로 보내는 전력용 변압기는 발전소와 변전소의 핵심 기술로, 무엇보다 안전성을 기본으로 효율성, 친환경성, 신뢰성, 경제성을 요구한다. 여기에서 765kV 송전 전압 격상으로 기술 개발을 활발하게 전개해 온 초고압 변압기의 기술과 제조 공정 등을 LS산전의 도움으로 살펴본다. LS산전 초고압 변압기 공장은 최신 철심가공기, 권선기, 대용량 진공 열 건조 설비와 더불어 공정별로 최첨단 청정 시설을 설치·운영하며, 최고의 테스트 룸Test Room에 월드 클래스World Class의 시험 설비를 구비했다.

내부 구성(Internal Construction)

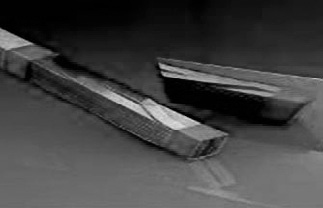

코어Core | 철심은 자속磁束의 통로이므로, 투자율이 크고 철손鐵損이 적은 것을 사용해야 한다. 규소함유량 4% 전후의 두께 0.35∼0.3㎜의 규소 강판이나 규소 강대를 성층成層한 것을 사용한다. 철심은 규소 강대를 압연 방향에 루프 상으로 감은 것이다.
LS산전 초고압 변압기의 철심은 투자율이 높고, 히스테리시스 손실이 적은 넌 에이징Non-aging 방향성 규소 강판을 사용한다. 또한, 와전류손(Eddy Current Loss)을 줄이고자 얇게 성층하며, 조인트 부분은 스텝 랩Step-lap 방식으로 손실과 소음이 적게 끔 제작한다.

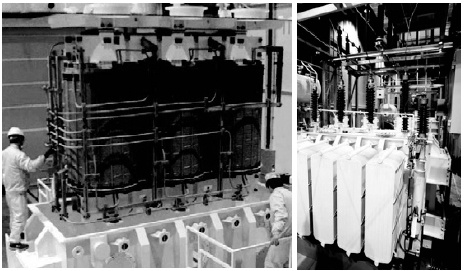

철심 가공 설비로 가공한 얇은 규소 강판 시트Sheet들을 자속 발생 자기 회로로 구성하고자 적층한다. 얇고 커다란 규소 강판 구조상 세운 상태로 적층할 수 없으므로 자립대에 눕혀 적층한다. 적층을 마친 후 기계적 강도를 유지하고자 상하를 프레임Frame으로 지지하고, 철심을 타이 플레이트Tie Plate 및 글라스 레진 테이프Glass Resin Tape를 감아 고정하며, 자립대를 이용해 세운다.
