개요

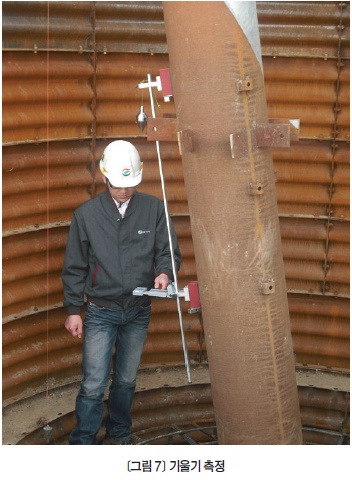

지에스네오텍㈜와 ㈜미동이엔씨가 공동 개발한 '레이저포인터와 타겟을 이용한 철탑 기초재 기울기 측정 공법'은 레이저포인터가 삽입된 추와 타겟을 이용해 가공 송전선로 철탑 기초재의 기울기를 측정하는 공법이다. 본 신기술은 2009년 지에스네오텍㈜에서 아이디어를 제안해 ㈜미동이엔씨와 공동으로 연구를 추진했으며, 1년 이상의 현장 적용성시험을 거쳐 개발하게 됐다. 2010년 3월 '철탑의 기초재 기울기 측정 장치 및 그를 이용한 철탑의 기초재 설치 방법'이란 명칭으로 특허 등록이 됐으며(<그림 1> 참조), 7월에는 지식경제부 주관의 전력신기술 제79호로도 지정됐다(<그림 2> 참조).
본 신기술은 철탑의 기초재 각입 시 기초재의 기울기를 정확히 측정할 수 있어 기초재를 기반으로 이루어지는 철탑 조립의 정확도를 높였다. 또한 작업자에 의한 수작업을 줄임으로써 인력 및 작업 시간의 손실을 방지할 뿐만 아니라 안전사고의 발생가능성도 줄일 수 있는 획기적인 공법이다.

개발 배경

가공 송전선로 건설 공사에서 기초 각입재는 상부 구조물과 하부 기초 구조물을 연결하는 중요한 부재로서 상부 구조물의 하중을 안전하게 하부에 전달하는 역할을 한다. 상부 구조물의 정확한 철탑조립에 의한 구조 안정성 확보를 위해 각입 작업 시 행하는 기울기 측정은 정밀한 시공을 필요로 하는 중요한 공정이다. 그러나 이러한 공정이 가지는 중요성에 비해 종래에는 내림추를 이용해 기초재의 기울기가 지반에 미리 설정된 기울기값에 일치되도록 기초재의 위치를 조절한 후 기초재를 고정하는 방법으로 작업이 이루어져 왔다. 이를 보다 상세히 설명하면, 먼저 기초재의 상단부에 내림추가 연결된 실을 묶고, 기초재 상단으로부터 수직하방으로 특정 길이에 해당되는 부분에는 지반에 대해 미리 설정된 기울기값에 의해 정해지는 수평길이의 자를 위치시킨다. 다음으로 기초재를 조금씩 이동시켜 수직으로 내린 실이 수평자의 원하는 수평 길이 위치에 도달하게 함으로써 지반에 미리 설정된 기초재의 기울기값과 실제 설치되는 기초재의 기울기를 일치시켰다. 그러나 이와 같은 종래의 철탑 기초재 기울기 측정 방법은 내림추가 연결된 실의 길이가 보통 3~4m 이상으로 길기 때문에 바람 등 외부 환경의 영향을 많이 받아 수직 하방을 가리키기가 쉽지 않으며, 이로 인해 기울기 측정 중 오차가 발생할 수 있는 문제점이 있었다. 또한 기초재의 상단부에 내림추가 달린 실을 묶거나 풀기 위해 작업자가 직접 기초재에 올라가야 하는 것은 물론 때론 그 위에서 작업자가 실을 들고 있어야 하는 경우도 있었다. 기초재의 여러 종류 중 특히 역T형으로 제작되는 기초재의 경우 그 길이가 5m 이상에 달하기 때문에 작업자가 올라가서 작업하기에는 안전상의 위험뿐만 아니라 인력 및 작업 시간의 손실이 발생할 수 있다. 따라서 철탑의 기초재를 지반에 미리 설정된 기울기값으로 설치하는 데 있어 ▲ 실제 설치되는 기초재의 정확한 기울기 측정 ▲ 인력 및 작업 시간의 손실 방지 ▲ 안전사고 발생 저지 등을 도모할 수 있는 새로운 방식의 기울기 측정 장치 및 공법의 개발이 필요한 실정이다.
