국내 전력용 변압기 이용 실태 조사전기안전연구원 설비안전연구그룹_김선구 책임연구원(031)580-3073 / 1000masan@korea.com개요우리나라는 에너지자원의 해외 의존도가 높고 에너지다소비 산업구조를 가지고 있으며, 국제유가 등락에 따라 경제에 큰 영향을 받고 있다. 따라서 이에 대한 대처방안으로 합리적인 에너지 이용 효율개선과 범국민적 에너지절약의 중요성이 갈수록 높아만 가고 있는 실정이다. 에너지절약을 위하여 고효율 변압기를 채택하는 방법도 전력용 변압기의 효율적 이용방안 중의 하나다. 본 연구는 국내 전력용 변압기의 평균 연간 부하율을 도출하여 합리적이고 타당성 있는 고효율 변압기 기술기준안 작성을 위한 자료제공을 목적으로 수행됐으며, 연구결과 도출된 내용은 국내 전력용 변압기의 최저효율제 국내기준 마련 등 변압기 관련기준안을 검토 보완하는 데 활용할 수 있을 것으로 기대된다. 한정된 에너지의 효율적인 운영을 위하여 국내에서는 2000년부터 고효율 기자재 인증을 전력용 변압기에서도 적용하여 시행하고 있다. 전력용 변압기는 아몰퍼스 코어, 자구미세화 강판 등 저손실의 새로운 재료기술 및 컴퓨터의 성능 향상에 따른 해석, 설계기술의 발달로 갈수록 효율이 향상되어 가고 있다. 또한 설치공간이 한정된 곳에서 대용량을 설치, 운영하기 위한 절연성능 향상과 설계개선으로 변압기의 크기 또한 콤팩트화되는 추세다. 고효율 변압기의 보급이 확대되어 국내 전력설비에서 차지하는 비율이 커지면, 기존 일반 변압기 대비 무부하 손실 및 부하 손실을 효과적으로 저감할 수 있다.본 연구는 국내에 설치되어 있는 자가용 수용가를 대상으로 전력용 변압기 이용실태에 관한 조사연구를 통해 합리적인 에너지이용 방안 제시 및 전력수요관리 기대효과를 사전 검토하기 위하여 수행됐다. 연구수행 방법으로는 전국 자가용 전기설비 수용가를 대상으로 표본추출 후 현장방문 실태조사를 통하여 수용가의 연간 전력사용량을 기준으로 변압기별 평균 연간부하율을 도출했다.국내 전력용 변압기 보급 현황변압기의 일반적인 용도는 발전소에서 발전된 전력을 가장 경제적으로 최종 수용가에게 공급하기 위한 교류 전력기기로서의 역할을 수행하는 것이다.그 사용 목적은 높은 전압으로 승압하여 송전하는 것과 공장, 빌딩 및 가정 등에서 최종적으로 사용하기 적절한 전압으로 강압하여 배전하는 것이다. 적용 용도에 따라서는 크게 송ㆍ변전계통에 사용되는 변압기와 배전계통에 사용되는 수배전 변압기로 구분된다.1. 송ㆍ변전설비 현황한국전력거래소의 2007년 3/4분기 통계자료에 의하면, 국내 송변전설비용으로 시설되어 있는 변압기는 644개 변전소에 765㎸A급 변압기 12대 및 345㎸A급 변압기 187대 등 총 1,998대가 설치 운영되고 있으며, 주변압기 용량은 총 223,180㎹A인 것으로 집계되었다.

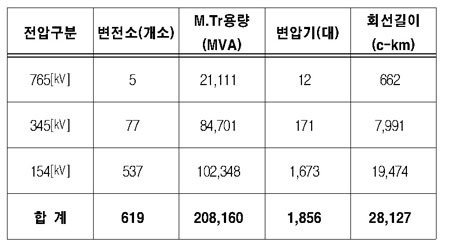

[표 1] 국내 송변전설비 현황
