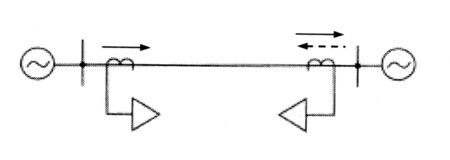

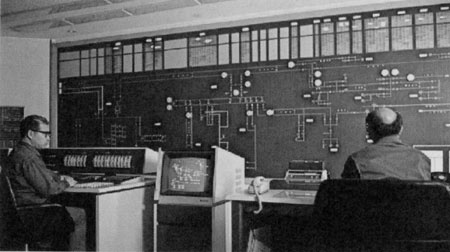

개요일본의 전력계통은 경제의 성장과 함께 수많은 변천을 거쳐 발전하여, 현재 계통의 규모·신뢰도·기술 레벨 등에 있어서 세계 최고의 수준이 되었다. 그 발전에 크게 공헌한 것이 전력계통을 안정시키고 정상으로 유지·운전시키기 위한 계통보호 시스템 및 급전 시스템이다.본장에서는 전력계통의 발전과 함께 걸어온 계통 보호시스템 및 급전 시스템의 기술적인 변천에 대해 설명한다.계통보호 기술의 변천과 현황계통보호 시스템은 전력계통에 발생한 사고를 신속하게 제거하고, 사고범위와 설비의 손상을 최소화하면서 전력계통을 안정하고 정상적으로 운전·운용하기 위한 중요한 설비이다.이런 설비는 전력공급 신뢰도에의 사회적 요청에 있어 항상 요구되는 보호성능을 실현하기 위해, 고기능화·고신뢰도화를 모색하여 그 구성을 변화시켜왔다.(1) 계통보호 시스템의 기본구성과 기능계통보호 시스템은 전력계통에 사고가 발생했을 때, 피해를 경감시켜 파급되지 않도록 하는 것이 목적으로, 사고 시 전력계통에 발생한 전압·전류 등의 전기량으로 판정한다. 즉, 전력계통의 전기량을 계측용 변성기(VT) 및 계기용 변류기(CT)로 계통보호 시스템에 입력하여, 보호대상이 이상하다고 판단되는 경우 차단기로 하여금 비켜가도록 출력하는 것이다.<그림 1>은 계통 보호 시스템의 전기적 회로도를 나타낸 것이다.
