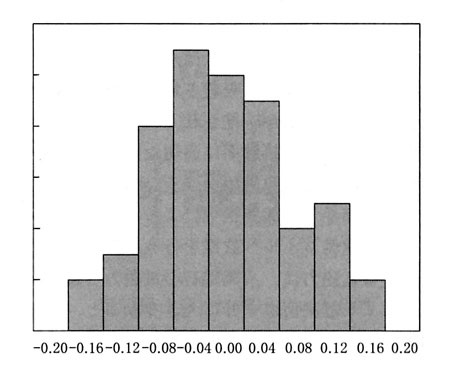

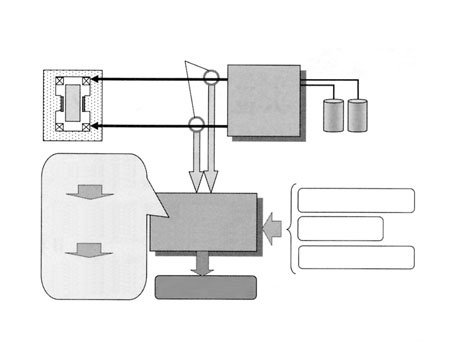

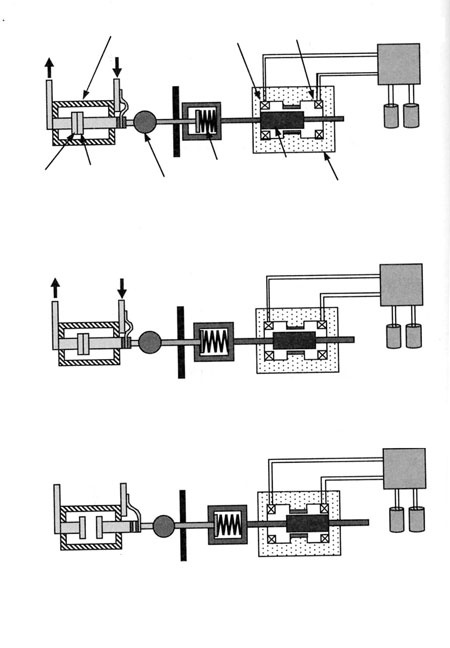

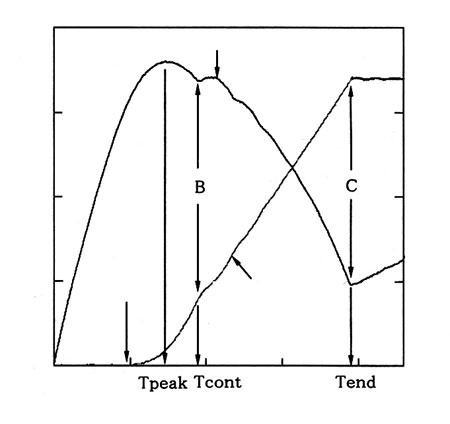

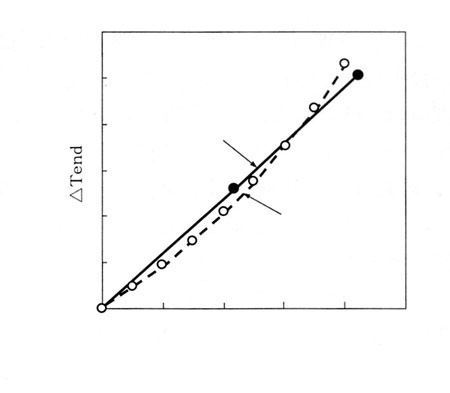

전자조작방식 진공차단기 CBM 기술-조작 코일 전류파형 분석에 의한 가동기구부 상태감시미츠비시전기 주식회사_마루야마 아키히코다케우치 토시에고야마 켄이치개요 각종 시설, 산업 플랜트에 배치·설비(配備)되어 있는 수배전 설비는 사회기반을 지탱하는 중요한 설비로, 안정된 전력공급을 유지하기 위해서는 설비의 보수·관리계획을 책정하여 계획적으로 실시하는 것이 중요하다. 그러나 또 한편으로는 설비의 유지, 관리 유지 비용(LCC : Life Cycle Cost)의 삭감이 요구되기 때문에 효율적인 보수 유지·관리의 필요성이 증대되었다. 이때까지의 일반적인 보수·관리 방식은 고장이 발생할 가능성이 있는 곳을 점검하고 소모(消耗)부품을 정기적으로 교환하는 것으로, 기간기준보전(TBM : Time Based Maintenance)라고 불린다. 하지만 이 방법에 비해, 보다 유연하고 효율성 좋은 보전 방식이 제안되고 있는데, 그 중 하나가 상태기준보전(CBM : Condition Based Maintenance)이라고 불리는 방법이다. 이 방법은 기기의 상태를 감시·진단하고, 진단결과에 따라 필요한 유지 보수를 실시하는 방법이다. 최근, 설비의 감시·진단 기술이 향상되어 설비의 보수·관리방식이 TBM에서 CMB으로 바뀌고 있다. CBM을 실현하기 위해서는 기기의 상태를 감시하기 위한 모니터 장치와 모니터 결과를 진단하는 시스템이 불가결하다. 이에 따라 최근 시장에 등장하기 시작한 전자(電磁)조작방식 진공차단기의 특징에 착안하여 전자 액츄에이터(actuator)에 흐르는 전자값 및 코일 양단의 전압을 얻는 것으로, 차단기의 구동기구부의 상태를 정밀하게 감시하는 CBM 기술 및 이 기술을 이용한 CBM 장치를 개발하였다. 전자조작방식 진공차단기의 특징<그림 1>은 전자조작방식을 채용한 24kV 복합 절연 스위치기어의 차단기 부분의 개략구조를 나타낸 것으로, <그림 1>(a)는 차단기의 폐극상태, <그림 1>(c)는 개극상태를 나타낸다.
