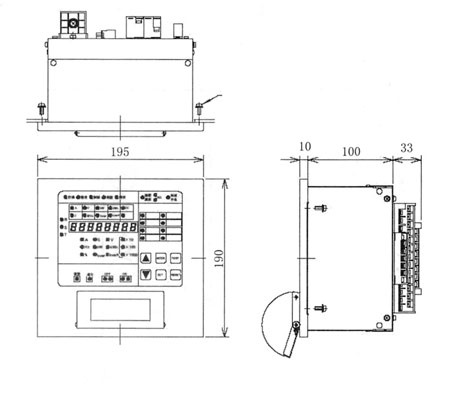

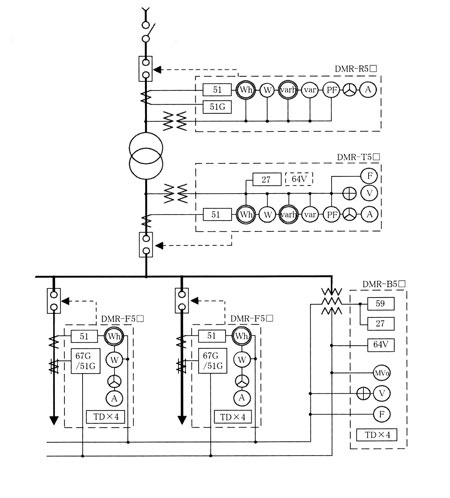

디지털 제어 유닛(DCU)의 개발닛신(日新)전기 주식회사_다나카 켄지(田中健二)배경수변전 설비에 이용되는 보호계전기, 계기는 현재 디지털형이 주류를 이루고 있는데, 공간 절약·비용 절감 등의 요구로 인해 보호·계측·감시 제어를 1유닛으로 집약한 멀티 릴레이 타입도 폭넓게 채용되고 있다. 일본의 닛신전기 주식회사는 1990년대 후반, 소형·저가의 다기능 콤퍼넌트로 DMR형 멀티 릴레이 ‘디지털 제어 유닛(DCU)’를 개발하여 1999년부터 공급하고 있다.한편, 최근에는 환경보호에 대한 대처가 중요 과제가 되면서, 전력 소비뿐만 아니라 제품·설비 전체에서의 에너지 절약, 고신뢰성 등 수변전 시스템에 대한 요구가 다양화되어 ‘생태학’의 축소화를 컨셉으로 한 제품이 다수 개발되고 있다. 최근 이런 요구에 대응하는 콤포넌트로, DCU 모델 체인지 개발(동일 상표명으로 판매하는 상품의 외관이나 성능을 변경)을 진행하고 있는데, 그 개요를 소개한다.개발의 개요<표 1>은 개발품과 기존 제품의 사양을 비교한 표이다. 개발의 주 목적인 소형화, 에너지 절약에 있어서 용적비 60%, 중량비 66%의 축소화를 실현하여 소비 전력 반감을 달성하였다. 또, 작동 온도의 상한을 올려 스위치 기어의 열 설계면 제약을 해소하는 한편, 기존 커넥터 접속으로 있던 제어배선을 고객 요구에 맞춰 용이하게 배선 변경 할 수 있도록 단자대로 변경하는 등 배전단 설계를 배려하였다.특징(1) 외관이 유닛의 외관과 외형도를 <그림 1>, <그림 2>로 나타내었다. 유닛은 분해형 단자합을 채용하고 있어 결선은 그대로 외면 단자대의 고정 나사를 풀면 반(盤)에서부터 떼어낼 수 있다. 또, 전류회로에 CT 이차회로 오픈 방지 기구부의 자동접전형 단자대을 사용하는 등 보수·안전을 고려하여 설계하였다.
