iEOCR, 지능형 모터보호계전기
2007-10-02

개요국내 모터 보호 계전기 전문업체인 삼화 EOCR 주식회사에서는 2007년 2월, EOCR 지능형 모터보호계전기를 출시했다. 이 제품은 통신기능의 모터 보호·감시전력IT를 위한 네트워크 통신기능과 함께 모터 감시, 보호, 제어 기능을 통합한 모터 관리 시스템 iEOCR로, 정밀측정·정밀분석을 통하여 모터를 사용하는 모든 생산 공정에서 예기치 못한 운전정지를 미리 예측하여 고장을 최소화하고 최적으로 생산 공정을 관리·생산하게 하여, 공정의 안전한 운전과 함께 유지비용과 시간을 절약하고 생산효율을 더욱 높인다. 모터의 운전조건과 상태를 확인하여 보호하고자 하는 목적에 따라 설정 또는 동작을 시킬 수 있으며, 동작 후 원인과 동작전류 값을 저장할 수 있어 설비의 최적화를 위한 새로운 개념의 보호계전기라고 할 수 있다.

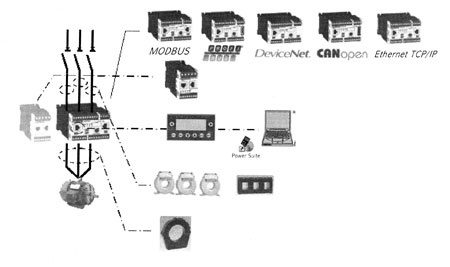

시스템 구성 및 구조

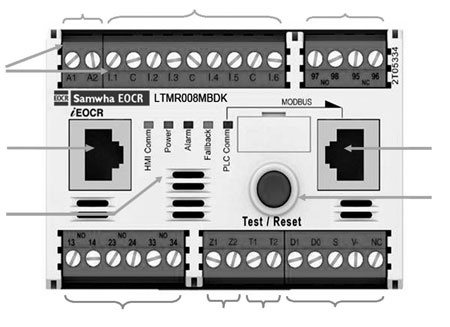

① 제어기 본체(controller)· 5가지 통신 프로토콜 제공 : MODBUS, Profibus DP, CANOpen, DeviceNet, Ethernet TCP/IP· 내장 CT로 100A까지 사용 가능함· 외부 ZCT(영상 변류기)와 연결하여 지락전류 검출 및 보호· PTC 저항 온도센서와 연결하여 모터 온도 측정 및 보호· 다양한 모터 제어 모드를 위한 입력·출력 접점 보유· LED 상태 표시② 확장전압모듈· 전압 및 전력 측정 및 보호기능 추가③ 디스플레이(HMI)· 실시간 정보 표시· 파라미터 설정· Local 제어 기능 : On, Off, Reset④ Software ‘PowerSuite’· PC에 설치하여 사용(무료)· Custom Logic 편집기⑤ 액세서리· 외장 CT : 100A 이상일 경우 사용할 수 있으며 2차측 전류 5A, 1A 모두 가능함· ZCT : 영상 전류 검출주요 기능① 보호기능 기능 본체 확장모듈열적 과부하(Thermal overload) 상전류 불평형(Current Imbalance) 전류 결상(Phase Loss) 역상 전류(Reverser Phase) 기동중 구속(Stall) 운전중 구속(Jam) 부족전류(Under Current) 과전류(Over Current)지락전류(Ground Current)모터온도센서(Temp. Sensor)재기동 제한(Rapid cycle lockout)상전압 불평형(Voltage Imbalance)전압 결상(Phase Loss)역상 전압(Reverser Phase)부족 전압(Under Voltage)과전압(Over Voltage)전압변동(Load Shedding)저전력(Under Power)과전력(Over Power)저역률(Under Power Factor)과역률(Over Power Factor)* ○ 표시 : 가능 / - 표시 : 불가능③ 계측기능 기능 본체 확장모듈상전류지락전류평균전류전류 불평형율열용량 레벨모터온도(저항값)주파수선간전압전압 불평형율유효전력무효전력역률유효전력량무효전력량* ○ 표시 : 가능 / - 표시 : 불가능주요 특징 및 응용

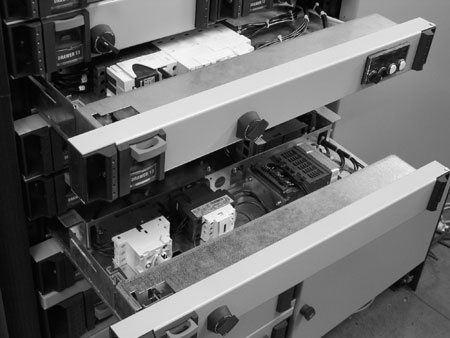

· 모든 종류의 모터 고장 원인으로부터 모터를 신속·편리하고 안전하게 보호할 수 있다. 또한 iEOCR은 전류에 의한 모터의 기본적인 보호와 함께 전압 및 전력요소에 의한 보호 기능들이 추가 결합되어 보다 완벽한 보호를 한다. ex) 과부하, 불평형, 온도, 지락, 과전압, 과전력 등· iEOCR에는 원격으로 모터를 감시·제어하기 위한 네트워크 통신 기능을 가지고 있어 국내에서 사용되는 모든 통신 네트워크에서 사용이 가능하다. 생산 공정을 최적으로 관리하기 위해 요구되는 정보는 원격 또는 현장에서 24시간 언제나 쉽게 이용할 수 있다.· 보다 정밀한 측정·분석을 통하여 모터를 사용하는 모든 생산 공정에서 갑작스런 운전 중지를 미리 예측하고 고장(Fault)을 최소화하여 유지비용과 시간을 절약할 수 있다. 모든 산업에 사용되는 개방형 네트워크에서 고객의 통신조건을 만족시키고 기존 다른 장치들과 쉽게 효과적으로 교체 또는 호환할 수 있으며, 실시간으로 품질 정보들을 피드백한다. 모터의 정밀측정과 정밀분석을 통하여 고객에게 모터의 위험을 미리 알릴 수 있으며, 최적으로 생산 공정(Process)을 관리하여 생산 효율을 더욱 높일 수 있다.· 저압배전반과 MCC반에서 iEOCR은 매우 쉽게 결합되는데, 컴팩트한 디자인과 탈부착이 간편한 단자대 형태는 고정형과 인출형 형태의 모든 MCC반에 쉽게 조립하어 사용할 수 있다.· 6개의 입력접점과 4개의 출력 접점을 가지고 있고, 간단한 시퀀스 구성으로 현장 제어반(Local Operate Panel), MCC(Motor Control Center)반에서 간편한 버튼 조작으로 각종 기능을 설정할 수 있으며, PLC(Programble Logic Controller)나 DCS(Data Collection System)을 통해 자동 운전이 가능하다. 또한 모터 관리를 최적화 및 단순화를 위한 5가지 모터 제어 기능과 ‘사용자 로직 입력’제어 기능을 제공한다. ex) 과부하모드, 독립(정회전) 모드, 역회전 모드, 2-Step 모드(Y-△ 기동, Auto Transformer, 저항 기동), 2-Speed 모드(Dahlander, 2극 변환 모터)

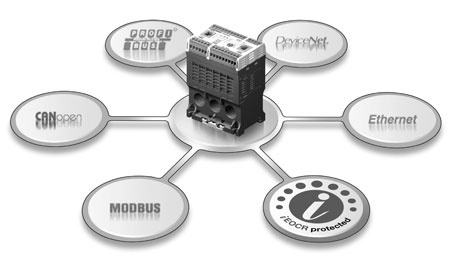

· 유럽 RoHS(Restriction of Hazardous Substances) 요구조건에 적합하게 제작된다.응용 분야· iEOCR은 매우 까다로운 모터관리가 필요한 중요 생산설비를 가지고 있는 산업 시설의 모든 모터의 감시, 보호, 제어 등의 최적의 관리 요구 조건들을 만족하므로, 생활기반시설을 위한 효과적인 보호 솔루션이다. ex) 석유, 가스 등의 에너지, 의약품 산업, 상하수도 시설, 화학공장, 반도체공장 등· 철강, 시멘트, 제지 및 광산과 같은 중공업 산업분야에서 사용될 수 있으며, MCC반에 설치된 iEOCR은 모터 및 부하설비의 보호관리에 고신뢰성을 보증한다. ex) 펌프, 통풍장치, 필터장치, 콤프레셔, 믹서, 크러셔, 컨베이어 등네트워크 통신 구성의 예
