보호계전기 데이터 원격취득 시스템 구축
2007-06-01

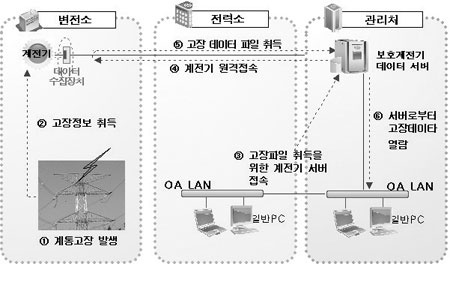

무인 변전소 증가에 따른 고장정보 취득지연으로 신속한 고장복구에 장애요인이 되고 있어, 현장의 많은 고장정보를 저장하고 있는 보호계전기의 고장데이터를 사내 네트웍 망을 통하여 원방에서 실시간으로 취득하는 ‘보호계전기 데이터 원격취득 시스템’을 구축하여, 고장발생 즉시 고장내용 파악, 고장정보 분석 및 활용으로 신속한 고장 복구에 기여했다.추진배경 및 목적1. 추진배경첨단산업의 발달로 고품질 전력공급 요구가 증대되었다.디지털 보호계전기를 적용하여 다양한 데이터 저장이 가능하게 됐다.무인화 변전소 증가로 인하여 고장데이터 취득이 지연되었고, 신속한 고장복구를 통한 안정적인 전력을 공급하게 됐다.2. 목적보호시스템 선진화로 안정적인 전력을 공급하는데 그 목적이 있다.추진내용1. 추진일정2. 세부 추진내용가. 시스템 구성도 및 동작개요를 아래에 나타낸다.

- 변전소의 보호계전기 연결용 컨넥터를 사용하여 LAN망 구축- 고장 발생시 계전기는 고장정보 취득, 스카다 시스템은 이벤트 취득- 담당자는 사내 OA용 PC로 보호계전기 데이터 서버에 접속 ⇒ 해당 보호계전기 저장 데이터 분석 및 실시간 계측업무 수행 나. 보호계전기 데이터 수집장치 설치

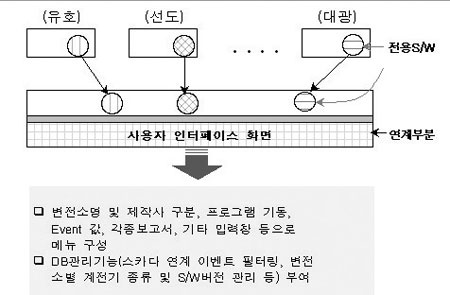

- 보호계전기 LAN 망에 연결하는 기능을 가진다.다. 보호계전기 통합 Viewing 소프트웨어 개발적용

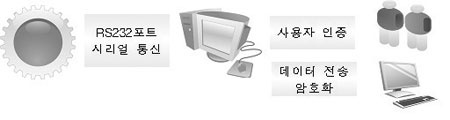

- 각 보호계전기 제작사별로 전용의 프로그램 운영 중- 통합 Viewing 소프트웨어 개발라. 네트웍 보안강화를 통한 시스템 해킹 차단(방화벽 설치)- 사용자 관리를 통한 접근통제 ⇒ 사용자 인증제도를 통한 관리- 암호화기술 적용 ⇒ 사용자 PC∼보호계전기 서버간에 데이터 암호화- 시리얼 통신구간 ⇒ 원천적으로 해킹 불가

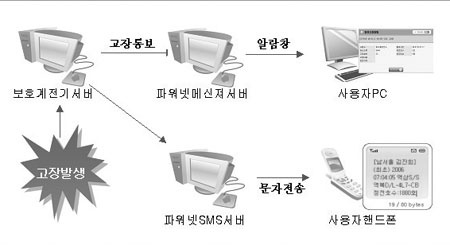

마. SCADA Alarm Service 이용 ⇒ 신속한 고장 파악- SCADA의 보호계전기 동작정보 ⇒ 본사 및 지역별 담당자(급전소 포함)에게 알람 서비스 제공- 알람정보 수신즉시 고장 데이터 확인, 저장 및 분석- 데이터 서버의 저장 데이터 ⇒ 다수의 사용자 접속 활용

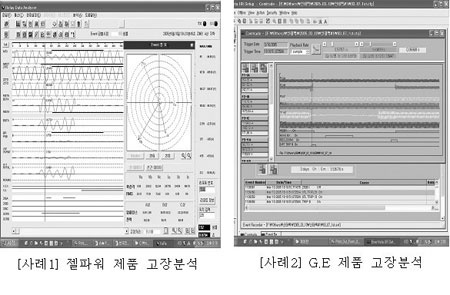

바. 원격취득을 통한 과학적 고장분석 가능

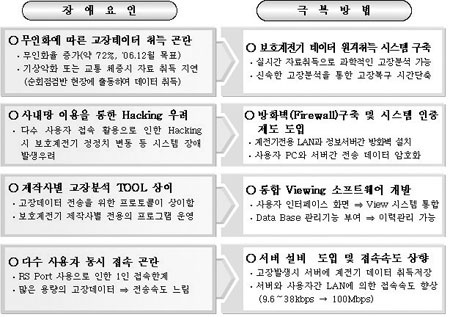

장애요인 및 극복방법

추진효과 1. 보호계전기 데이터 원격취득으로 고장복구시간 단축○ 고장발생 즉시 무인변전소의 계전기 Target 및 데이터 원격 확인가능○ 고장정보 실시간 취득 ⇒ 고장개소의 신속한 파악 및 복구○ 무인변전소 모선고장발생시 고장복구 시간단축○ 고장시간 단축에 따른 우리 회사의 대국민 이미지 제고2. 업무효율 향상에 따른 설비 운영비용 및 인력절감○ 현장출동을 위한 출장비용 및 인력절감3. 고장점 분석이 가능하여 고장설비 재 가압방지로 전기품질 향상○ 고장설비 재 가압으로 인한 기기손상 예방으로 설비수명 연장○ 인근고객 선로 순간 전압강하 발생 방지로 전기품질 향상4. 보호배전반 기능 활용 극대화로 업무효율 향상○ 디지털 보호계전기를 이용한 고장정보 및 계측 값 실시간 확인 ○ 디지털 기능 활용을 통한 선도적인 기술능력 확보향후계획1. 시범적용 평가후 전국사업소 확대 시행○시범적용 : 남서울전력 및 수원전력(38개 변전소)○확대적용 : 전국사업소 확대 시행(약 600개 변전소)2. 정전고장 관리 시스템과 연계○정전고장 관리 시스템과 연계하여 보호계전기 데이터 자동 취득3. 변전소 종합자동화 시스템과 연계○변전소 종합자동화 대비 보호시스템 데이터 통신기술 확보첺
