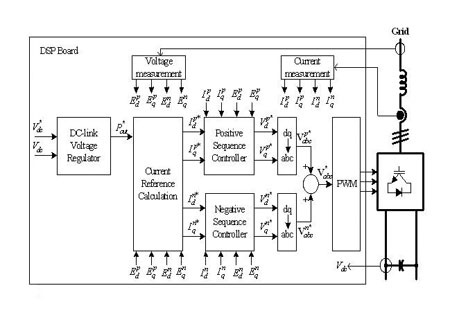

이 논문에서는 인버터형 풍력발전기에서 전원 불평형시에 능동적으로 대처하기 위한 계통연게 인버터의 제어 알고리즘을 제시한다.제안한 알고리즘의 성능을 검증하기 위하여 시뮬레이션과 실험을 수행하고, 시뮬레이션 및 실험 결과에서 제안한 알고리즘이 전원 불평형시 반도체 스위치 소자의 정격 전류를 초과하지 않고 유효전력을 계통으로 출력시키는 것을 보여준다. 서 론최근에는 풍력발전의 효율성과 경제성을 높이기 위해 대용량화·대단지화가 이루어지고 있다. 풍력발전의 대용량화와 대단지화에 따라 풍력발전이 전체 전력 계통용량에서 차지하는 비중이 늘고 있다. 덴마크의 경우 현재 5400여기의 풍력발전기가 설치되어 있으며, 연간 총 전력생산량의 16%~20%를 풍력발전이 담당하고 있다. 이와 같은 풍력발전의 높은 보급률로 인하여 풍력발전기가 전력 계통의 전력품질이나 안정도에 미치는 영향을 무시할 수 없게 되었다.주변 계통의 사고로 인한 전원 이상 중에서 큰 비중을 차지하는 것은 전원의 불평형 상태이다. 유도기를 사용한 계통 직결형 풍력발전 시스템에서 계통 전압 불평형이 발생하면 유도기에 커다란 토크 맥동을 유발하고, 이로 인한 기계적 스트레스 때문에 곧바로 보호 장치에 의해 차단시켜야 한다. 한편 계통연계형 인버터를 사용한 가변속 풍력발전기는 전원전압의 불평형이 발생하여도 인버터의 적절한 제어를 통하여 능동적으로 대처할 수 있다. 일반적인 계통연계형 인버터는 정상분 전압만을 고려하므로 전원 불평형시 나타나는 역상분 성분에 의해 제어성능이 나빠지게 되고, 출력되는 유효전력에 전원 주파수의 두 배에 해당하는 리플이 발생하게 된다. 이를 개선하기 위하여 정상분과 역상분을 각각 제어하는 방법이 제안되었다. 본 논문에서는 전원 불평형시 일반적인 계통연계형 인버터의 유효전력의 리플을 효과적으로 제거하는 동시에 인버터의 운전가능 영역을 제한해 반도체 스위치 소자를 보호하면서 운전하는 방법을 제안한다. 현재 불평형된 전압의 정보로부터 계통연계 인버터가 반도체 스위치 소자의 전류 정격을 넘지 않고 최대로 출력할 수 있는 유효전력량을 실시간으로 계산하고 계통으로 출력되는 전력이 이 값을 넘지 않도록 제어한다. 본 논문에서는 시뮬레이션과 실험을 통해 역상분을 고려한 전류 제어기를 구현하고 제안된 전력제한 알고리즘의 동작 특성을 검증하였다.계통연계형 인버터의 제어 알고리즘1. 전원 불평형시 전력 계산본 논문은 <그림 1>과 같이 전력변환 장치를 이용한 가변속 풍력 발전시스템의 계통연계형 인버터를 대상으로 한다. 풍력발전기가 연계된 지점에 인접한 배전선로의 불평형 사고는 계통연계형 인버터 전원 전압에 불평형을 만든다. 풍력발전기는 일반적으로 Δ-Y결선 변압기를 통하여 계통에 연계되므로 인근 배전 선로의 불평형 사고시 계통연계형 인버터가 연계된 지점의 전압에는 영상분이 나타나지 않는다. 또한 이 경우 전원 크기뿐만 아니라 위상도 변하게 된다.전원 불평형시 복소전력을 식 (1)과 같이 구할 수 있다.

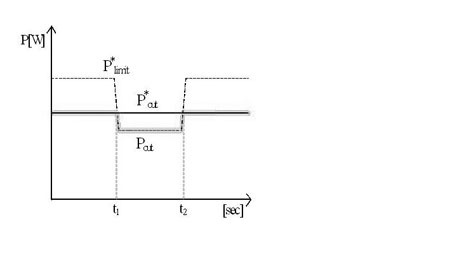

와 같이 벡터로 표현되는 정상분 전류와 역상분 전류에서 A상 전류의 정상분과 역상분을 페이저로 표현하면 <그림 5(b)>와 같다. 여기에서 정상분과 역상분 페이저의 위상차(θn)는 t=0인 순간 정상분 벡터와 역상분 벡터의 위상차와 같다. A상 전류의 정상분과 역상분의 최대값은 식 (7)과 식 (8)로부터 얻을 수 있고, 이들 식으로부터 A상 전류의 크기는 식 (9)와 같이 구해진다. 여기에서 현재 A상 전류( )가 최대값을 갖는다고 가정하였으므로 A상 전류가 반도체 스위치 소자 정격 전류(I*limit)를 넘지 않도록 제어해야 한다. 여기서, θn:정상분 전류와 역상분 전류의 위상차식 (9)를 전원 불평형시 알 수 있는 정보인 계통 전압의 각 성분으로 표현하기 위해 식 (6)을 이용하여 정리하면 식 (10)과 같다.여기서, 식 (10)에서 계통 전원 불평형시 출력할 수 있는 최대 유효전력은 반도체 스위치 소자의 정격 전류에 비례하고, 계통 전압 상태와 두 전류 벡터의 초기 위상각 차(θn)에 따라 결정되는 것을 알 수 있다. 정상분 전류와 역상분 전류의 위상차(θn)는 역상분 전압으로부터 식 (11)와 같이 계산하였다. 시뮬레이션본 연구에서 제안한 알고리즘의 타당성을 검증하기 위하여 전력시스템용 시뮬레이션 프로그램인 PSCAD/ EMTDC를 이용하여 시뮬레이션을 수행하였다. 전체 시뮬레이션 회로는 <그림 6>과 같이 구성하였고, 시뮬레이션에서 사용한 주요 파라미터는 <표 1>과 같다.

시뮬레이션 시간을 단축시키기 위해 컨버터-인버터는 이상적으로 가정하고, 등가모델을 이용하였다. <그림 6>에서 블레이드, 컨버터 제어기, 인버터 제어기, 전력변환 회로는 직접 구현하여 사용하였고, 영구자석형동기기, 변압기 등은 PSCAD/EMTDC 에서 제공하는 라이브러리를 사용하였다.<그림 7(a)>는 전원 불평형 상태에서 인버터 전원 A상 전압의 최대값과 A상 전류의 최대값, 그리고 유효전력의 출력을 보여준다. 전원 불평형이 발생하는 시점에서 유효전력 리플이 발생하는 것을 볼 수 있고, <그림 7(b)>는 유효전력의 리플을 확대한 파형으로 유효전력의 리플은 전원 주파수 두 배의 주파수를 갖는다.<그림 8(a)>는 전원 불평형 상태에서 인버터 전원 A상 전압의 최대값과 A상 전류의 최대값, 그리고 유효전력의 출력이고, <그림 8(b)>는 유효전력을 확대한 파형을 보여준다. 전원에 불평형이 발생하여도 초기의 과도 상태를 제외하고, 계통으로 출력되는 유효전력은 일반적인 계통연계형 인버터 제어기와 달리 리플 없이 일정하게 출력되는 것을 확인할 수 있다. 하지만 <그림 8(b)>에서 전원 불평형시 유효전력을 일정하게 출력하게 위해서 전압 강하가 일어난 A상에 반도체 스위치 정격 전류(1100[A])를 초과한 전류가 흐르는 것을 볼 수 있다. 이 경우 A상 반도체 스위치 소자가 파괴될 수 있으므로 출력되는 전류의 최대값이 반도체 스위치 소자 정격을 넘어서지 않도록 제한되어야 한다.<그림 9>는 계통측 A상 전압에 50%의 전압 강하가 발생하였을 때의 시뮬레이션 결과이다. <그림 9 (a)>는 인버터 전원 A상 전압의 최대값과 A상 전류의 최대값 그리고 유효전력의 출력을 보여주고, <그림 9 (b)>는 계통연계형 인버터의 3상 전압과 3상 전류를 보여준다. 제안한 제어기는 듀얼 제어기와 마찬가지로 전원 불평형시 출력되는 유효전력이 리플 없이 일정한 것을 볼 수 있다. 하지만 전류의 최대값은 듀얼 제어기구조와는 달리 반도체 소자 정격 전류(1100[A])를 초과하지 않도록 제어되는 것을 볼 수 있다. 실 험직류기와 영구자석형 동기기로 이루어진 M-G세트를 이용하여 풍력발전기 시뮬레이터를 구성하고 제안된 알고리즘을 실험하였다. 블레이드는 직류기와 사이리스터 컨버터를 이용하여 구현하였고, 직류기로부터 공급받은 토오크는 영구자석형 동기기와 컨버터.인버터를 거쳐 계통으로 출력된다. <그림 10(a)>는 전원 불평형 상태에서 A상 전압의 최대값과 A상 전류의 최대값, 그리고 유효전력 출력을 보여준다. 전원에 불평형이 발생하는 시점에서 유효전력에 리플이 발생하는 것을 볼 수 있고, <그림 10(b)>는 유효전력의 리플을 확대한 파형으로 유효전력의 리플은 전원 주파수의 두 배의 주파수를 갖는다. <그림 11>은 전원 불평형 상태에서 A상 전압의 최대값과 A상 전류의 최대값 그리고 유효전력의 출력이다. 전원에 불평형이 발생하여도 계통의 출력되는 유효전력은 기존 계통연계 인버터 제어기와는 달리 리플 없이 일정한 파형을 갖는 것을 확인할 수 있다. 하지만 <그림 11>에서 전원 불평형시 유효전력을 일정하게 출력하기 위해서 전압 강하가 일어난 A상에 반도체 스위치 정격 전류(13[A])를 초과한 전류가 흐르는 것을 볼 수 있다. 이와 같은 경우 반도체 스위치 소자가 파괴될 수 있으므로 출력되는 전류의 최대값이 반도체 스위치 정격을 넘어서지 않도록 제한되어야 한다.

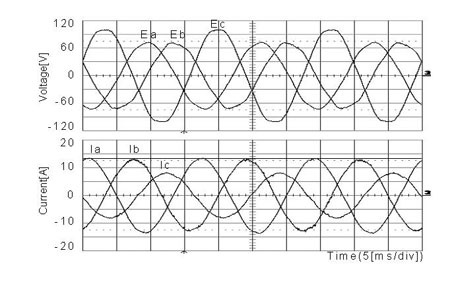

<그림 12>는 계통측 A상 전압에 50%의 전압 강하가 발행하였을 때의 실험 결과이다. <그림 12 (a)>는 인버터 전원 A상 전압의 최대값과 A상 전류의 최대값 그리고 유효전력의 출력을 보여주고, <그림 12 (b)>는 계통연계형 인버터의 3상 전압과 3상 전류를 보여준다. 제안한 제어기는 듀얼 제어기와 마찬가지로 전원 불평형시 출력되는 유효전력이 리플 없이 일정한 것을 볼 수 있다. 하지만 전류의 최대값은 듀얼 제어기 구조와는 달리 반도체 소자 정격 전류(13[A])를 초과하지 않도록 제어되는 것을 볼 수 있다.

결 론이 글에서는 인버터형 풍력발전기에서, 전원 불평형시에 능동적으로 대처하기 위한 계통연계 인버터의 제어 알고리즘을 제시하였다. 일반적인 계통연계형 인버터 제어 방식은 불평형시 나타나는 역상성분에 의해 제어 성능이 불안정해지고, 출력되는 전력에 제 2고조파의 리플이 발생하는 것을 보였다. 그리고 정상성분과 역상성분을 분리하여 각각을 제어하는 전원 불평형을 고려한 계통연계 인버터의 제어 기법을 통하여 일반적인 제어 방식에서 나타나는 문제점을 해결할 수 있음을 보였다. 하지만 전원 불평형을 고려한 제어 기법은 전원 불평형시 특정상 전류가 반도체 스위치 소자의 전류 정격을 넘어서 소자가 파괴되는 현상이 나타날 수 있다. 이를 방지하기 위하여 운전가능 영역제한을 고려한 전류제어 기법을 제안하였다. 제안한 방법은 현재의 전압 상태에 따라 반도체 스위치의 정격 전류 안에서 출력 가능한 유효전력 기준값을 실시간으로 계산한다. 계산된 유효전력 기준값 안에서 계통연계형 인버터가 동작하도록 하여, 전원 불평형시 반도체 스위치를 보호하면서 계통연계형 인버터가 운전 가능 하도록 하였다. 제안한 알고리즘의 성능을 검증하기 위하여 시뮬레이션과 실험을 수행하였고, 시뮬레이션 및 실험 결과에서 제안한 알고리즘이 전원 불평형시 반도체 스위치 소자의 정격 전류를 초과하지 않고 유효전력을 계통으로 출력시키는 것을 확인할 수 있었다. <이 논문은 2006년 대한전기학회논문지에 실린 것을 편집한 것입니다.>
