[동계 전기사고 예방 점검 포인트 ②] 자가용 전기설비별 순시 점검 포인트, 고압 기중부하개폐기 사고가 50% 이상
2013년 1월 3일 (목) 14:59:35 |   지면 발행 ( 2012년 12월호 - 전체 보기 )



자가용 전기설비에 사고가 발생하면 특히 제조 시설 등 전기 사용과 직결된 곳에서 받는 타격은 크다. 불거지면 사회 전반으로 큰 파급 효과까지 낳을 수 있다. 자가용 전기설비에 발생하는 전기사고 현황과 이를 미연에 방지하기 위한 순시 점검 포인트를 소개한다.

전기사고가 많이 발생하는 전기 설비는 옥외용 고압 기중부하개폐기(PAS: Pole mounted Air Switch 등), 고압 부하개폐기(LBS: Load Breaker Switch 등), 고압 가공전선, 케이블, 변압기다. 이들의 사고 원인은 주로 풍우, 수해, 뇌해, 타물 접촉, 자연 노후화, 그리고 뱀, 쥐 등의 조수 접촉 등이다. 자가용 고압 전기설비의 설비별, 원인별 사고 내역은 다음과 같다.

파급 사고의 전기 설비별 내역
해마다 다르지만, 전기사고는 ▲옥외용 고압 기중부하개폐기가 전체 사고 중 50% 이상 ▲고압 케이블이 전체의 약 20% ▲고압 부하개폐기가 약 10%를 차지한다. 이 세 가지 전기설비에서 발생하는 전기사고가 전체 사고 중 약 80%의 높은 비중을 차지하기에 전기사고 방지 대책은 옥외용 고압 기중부하개폐기, 고압 케이블 및 고압 부하개폐기를 중점적으로 실시하는 것이 효율적이다.

사고 원인별 내역
▲옥외용 고압 기중부하개폐기의 사고 원인은 벼락이 가장 많으며 개폐기 사고 전체의 약 70%를 차지한다. 그 다음으로 자주 발생하는 사고 원인은 자연 노화, 타물 접촉이다. ▲고압 케이블은 공중 과실과 자연 노화 때문에 사고가 자주 발생하고 이 두 가지 원인이 고압 케이블 사고 전체의 약 70%를 차지하고 있다. 그 다음은 벼락으로 일어나는 사고다. 공중 과실의 원인으로는 화재 및 케이블 굴삭 손상이 가장 많다. ▲LBS 등 고압 부하개폐기의 전기사고원인으로는 조수 접촉이 가장 많으며 주 차단 장치사고 전체의 약 40%를 차지한다. ▲기기 전체의 전기사고 발생 원인은 빈번한 순서대로, 자연현상(벼락 ·풍우 ·수해), 보수를 하지 않은 경우(자연스러운 노후화), 고장 ·과실(공사 사고) 등이다.

순시 점검 포인트
지금까지 설명한 전기사고의 실태를 고려해 전기사고 발생률이 높은 전기설비를 중점적으로 순시 점검 하는 것이 효과적이다. 주요 전기설비의 구체적인 순시 점검 포인트는 다음과 같다.

옥외용 고압 기중부하개폐기
옥외용 고압 기중부하개폐기의 사고 원인은 풍우, 수해, 뇌해, 타물 접촉이 많기 때문에 태풍 및 뇌우발생 전후에 중점적으로 점검하는 것이 효과적이다.
수목이 자라나는 계절에 타물 접촉의 가능성은 없는 지, 충전부는 없는지 점검하는 것이 좋다. 점검 포인트는 다음과 같다.
①애자부분의 균열 및 손상여부
② 접촉 부분, 접속 부분의 과열 흔적 여부
③개폐표시확인
④ 연회선과 다른 전선과의 이격거리 확인
⑤ 외상의 손상, 발청, 변형 여부
⑥ 접지선의 벗겨짐 및 단선 여부

고압 케이블
고압 케이블의 사고 원인은 공중 과실과 자연 노후화가 많기 때문에 사고 방지 대책으로 케이블 표식 시트 및 표주, 표석을 설치하거나 정기적으로 케이블을 절연 진단하는 것이 바람직하다. 또한 염해 등으로 케이블 말단이 연면 방전될 수 있으므로 필요 시 초음파로 측정해 봐야 한다.

·가공 케이블
① 취부부분의느슨함확인및케이블연피손상여부
② 행거의 벗겨짐 및 말단으로의 이동 여부
③ 조가선의 발청및큰손상여부확인
④ 케이블의 늘어짐 확인
⑤ 다른 부분과의 이격거리 확인

·지중 케이블
① 입상 부분의 보호관 손상, 발청 및 취부 부분의 벗겨짐, 느슨함 확인
②맨홀 등에 물침투 여부
③매설위치 표시확인

고압 부하개폐기

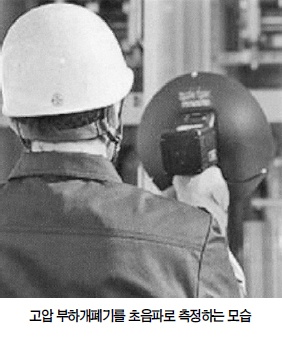

고압 부하개폐기의 사고 원인은 뱀, 쥐 등의 침입에 의한 조수 접촉, 풍우, 자연 노화가 많기 때문에 수전실에 작은 동물이 침입하는 구멍은 없는지, 만일 침입한 경우 사고가 발생하지 않도록 충전부가 노출돼 있지 않은지, 차단부 고압 부하개폐기인지 등을 확인한다. 자연 노화가 원인이 되어 사고가 나지 않도록 절연물에서의 연면 방전도 확인하는 것이 효과적이다. 필요 시 초음파로 측정해야 한다.
① 에폭시 절연물 균열, 손상 여부
② 접촉 부분, 접속 부분의 과열 흔적
③ 개폐표시 확인
④ 연회선과 다른 전선과의 격리거리
⑤ 접지선의 벗겨짐 및 단선 여부

차단기
최근 고압 수전설비에 사용되는 차단기의 종류는 진공차단기(VCB)가 많은데 VCB의 전기사고 원인은 자연노화 및 벼락 등이 있다.
① 발청 ·오손 ·변형 ·손상 여부
② 과열 ·이음 ·이취 여부
③ 절연물의 균열 ·오손 여부
④ 접지선의 벗겨짐 ·단선 여부

변압기
변압기의 전기사고 원인은 자연 노화, 과부하, 타물 접촉이 많기 때문에 전기사고 방지 대책으로 정기적인 절연 진단, 부하 전류의 측정 및 충전부 노출유무의 체크가 효과적이다.
① 외상의 변형, 손상, 발청 여부
② 설치상태확인
③ 이음, 이취 여부
④ 과열 여부(서모 레벨 등으로 측정)
⑤ 부싱의 균열, 파손, 오손 여부
⑥ 단자 부분의 과열 흔적 여부
⑦ 기름이 새는지 확인
⑧ 유량 확인(게이지로 판정)
⑨ 부하상태확인
⑩ 접촉선의 벗겨짐 및 단선 여부

고압 진상용 콘덴서
① 외상의 변형, 손상, 발청 여부
② 부싱의 균열, 손상, 오손 여부
③ 이음, 이취 여부
④ 기름이 새는지 확인
⑤ 설치상태확인
⑥ PCB 사용 시 표시는 잘 되어 있는지 확인
⑦ 접지선의 벗겨짐 및 단선 여부

계기용 변성기
① 외부 변형, 부식, 오손, 손상 여부
② 취부상태확인
③ 이음, 이취 여부
④ 전선 접속부의 과열 흔적, 변색 여부

계기용 변류기
① 외부의 변형, 부식, 오손, 손상 여부
② 취부상태확인
③ 이음, 이취 여부
④ 전선 접속부의 과열 흔적 및 변색 여부

영상 변류기
① 관통 전선의 손상 여부
② 관통 전선의 접속 여부

수전실
① 사람이 쉽게 들어갈 수 없는 구조인지 확인
② 문, 잠금 장치 확인
③ 위험 표식의 취부 상태 확인
④ 수전실에 필요 없는 물건 및 가연물은 없는지 확인
⑤ 비는새지않는지확인
⑥ 비, 눈 등이 들어올 가능성이 없는지 확인
⑦ 고양이, 쥐 등이 침입할 우려가 없는지 확인
⑧ 빗물침투여부확인

분전반
① 내부의 변형, 손상, 발청 여부
② 설치상태확인
③ 이음, 이취 여부
④ 과열 여부 확인(방사 온도계 등으로 판정)

*

전기설비 현장 기술자가 매일 행하는 업무의 목적은 감전 및 전기 화재 방지와 생산성(이익)을 향상시키기 위한 것으로, 업무 자체가 기업 경영에 밀접하게 관련돼 있다. 이러한 점에서 전기설비 및 설비 보수의 필요성을 신중하게 생각해야 한다. 은행의 컴퓨터 시스템이나 병원의 생명 유지 장치 등 전력 의존도가 높아짐에 따라 과거처럼 정전을 수반한 연차 점검 실시는 갈수록 어려워지고 있다. 따라서 정전 작업을 행하는 연차 점검 대신 무정전으로 연차 점검을 실시하는 경우가 있다. 이 경우 기기의 종류 및 설비의 설치 환경, 기기의 경년經年및 부하의 중요도 등에 따라 점검 및 측정, 시험 방법을 결정한 후 유지 보수를 실시해야 한다.
이러한 배경에 운전 상태에서 기술자의 오감 및 측정 장치로 전기 설비를 진단하는 순시 점검은 예전에 비해 더욱 중요해지고 있다.



<Energy News>
