[변압기의 효율 및 유지 보수 ①] 변압기 에너지 소비 효율 등급 표시제 - 소비 효율 기준 확인 방법
2012년 11월 1일 (목) 13:59:49 |   지면 발행 ( 2012년 10월호 - 전체 보기 )



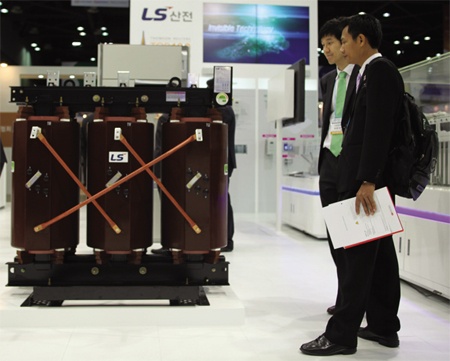

변압기는 전압을 승압 또는 강압하는 필수 송·배전 설비로, 전기 에너지 손실의 2.6~3.1%를 차지한다(배전 계통에선 전체손실의30~40%). 현재미국, 유럽, 일본, 캐나다, 멕시코, 인도 등 세계 각국에서 변압기 효율제를 운영한다. 우리나라는 현재 최저 소비 효율 기준(MEPS : Minimum Energy Performance Standard)을 만족하는 '일반 변압기'와 표준 소비 효율을 만족하는 '고효율 변압기'로 구분한다.
2012년 7월 1일부터 변압기를 '효율 관리 기자재'로 지정해 최저 소비 효율 기준을 적용한다. 적용 범위는 KS C 4306, KS C4311, KS C 4316, KS C 4317 및 효율 관리 기자재 운용 규정에서 정한 일단 접지 변압기, 건식 변압기, 유입 변압기다. 일반 변압기는 최저 소비 효율을, 고효율 변압기는 표준 소비 효율을 만족해야 한다. 본고에서 변압기의 에너지 소비 효율 등급 표시제에 관해 살펴본다.

변압기 제조업자 또는 수입업자는 <에너지이용합리화법> 시행 규칙에 따라 자체 측정해 시험 성적서를 발급한 날, 또는 효율 관리 시험 기관으로부터 시험 성적서를 발급받은 날로부터 각각 60일 이내 에너지관리공단에 신고(인터넷 신고)해야 한다. 단, 추가 모델은 제품 출하일로부터 60일이내 신고해야 한다. 모델이란 제조업자(수입업자)가 설계, 기능 등이 서로 다른 제품별로 각각 고유한 명칭을 부여한 하나의 제품이며, 그 고유 명칭으로 발급한 측정 결과를 제조업자(수입업자)가 에관공에 신고한 것을 뜻한다. 추가 모델이란 기존 소비효율 또는 소비 효율 등급을 신고한 모델을 소비 효율 변화 없이 생산 시기, 색상, 손잡이 위치 등의 변경으로 업체에서 자체적으로 새로운 모델명을 추가한 것을 말한다. 단, 해당 모델에 전기적, 기계적인 내부 구조 변경 시, 부가 장치의 탈·부착 또는 새로운 기능 추가 등에 따른 소비 효율 변화 시 별도모델로 간주한다.

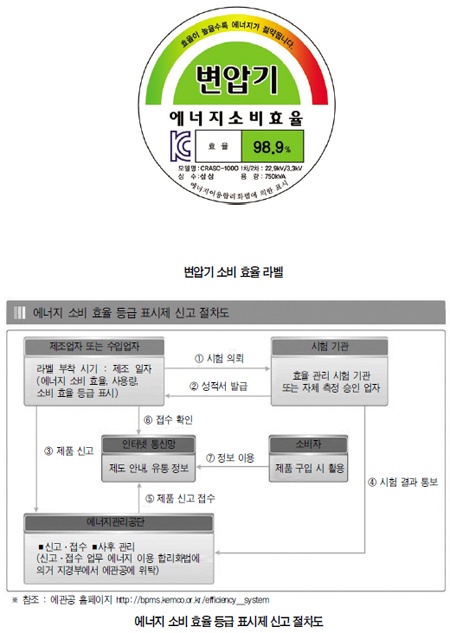

변압기는 2012년 7월 1일부터 효율 관리 기자재로 신규 지정됐으며, 효율 관리 기자재 제조업자(수입업자)는 모델별로 효율 관리 시험 기관에서 소비 효율을 측정받거나 자체 측정해, 그 결과에 따라 해당 모델에 소비 효율과 소비 효율 등급 등을 표시해야 한다. 라벨 표시는 제조 일자를 기준으로 하며 라벨 표시값은 측정 결과를 표시해야 하나, 측정 결과보다 낮게 소비 효율(높은 값의 소비 전력량 또는 소비 전력포함) 또는 소비효율등급을 표시할 수 있다.

변압기는 KS C 4306, KS C 4311, KS C 4316, KS C 4317에 따라 시험하며, 50% 부하율 기준 효율값을 효율 지표로 하여 최저 소비 효율 기준을 만족하는 일반 변압기와 표준 소비 효율을 만족하는 고효율 변압기로 구분한다.
※라벨 도안 다운로드 : 에관공 홈페이지 ⇒ 효율 관리제도(우측 하단) ⇒ 고객 센터 ⇒ 자료실 ⇒ 효율 등급제도 ⇒ 에너지 소비 효율 등급 라벨.
※규격 : 표시 방법 및 작도법 등을 참조로 자체제작해 기기에 부착.

효율 등급 신고 시 첨부 서류
효율 등급 신고 시 필요한 서류는 제품 이미지와 시험 성적서다. 제품 이미지는 반드시 그림 파일(JPG, BMP 등)로 첨부하고 시험 성적서는 시험기관으로부터 발급받은 성적서 전체를 하나의 파일(PDF 등)로 스캔해 첨부하며, 효율 관리 기자재 운용 규정에 따라 측정받은 시험 성적서만 유효하다. 단, 해외에서 발급받은 성적서는 유효하지 않다.
2012년 6월 30일 현재 고효율 에너지 기자재로 인증받은 변압기는 '효율 관리 기자재 운용 규정'에 의해 측정받은 것으로 보며, ' 고효율 에너지 기자재 보급 촉진에 관한 규정'에 의해 시험한 시험 성적서로 제출할 수 있다.

효율 등급 신고 시 주의 사항
업체명 : 사업자등록증에 표기된 법인(단체)명으로 띄어쓰기 등 특수 기호를 포함해 모든 사항이 일치해야 한다. 변경할 경우 △변경 내용을 기재한 공문 1부 △사업자등록증 1부 △법인등기부등본(말소 포함) 1부를 제출해야 한다.
모델명 : 제조업자(수입업자)가 설계, 기능 등이 서로 다른 제품별로 각각의 고유한 명칭을 부여한 하나의 제품으로, 그 고유 명칭으로 발급받은 측정 결과를 제조업자(수입업자)가 에관공에 신고한 것을 말한다. 성적서와 신고 양식(온라인)에 기입한 모델명은 반드시 일치(특수 기호 포함)해야 한다.
성적서 발급 일자 : 발급 일자 기준으로 반드시 60일이내 신고해야 한다.
출하 예정일 : 출하 예정일은 신고 이후 상시 변경할 수 있으며, 기입한 예정일 이후 홈페이지 해당 모델의 정보를 공개한다.
제품 이미지 : 신고를 완료한 모델은 홈페이지에 그 정보를 공개하며, 제품의 외형을 확인하도록 이미지 파일을 등록해야 한다.

성적서 : ① 신고 모델 효율 관리 시험 기관으로부터 발급받은 시험 성적서 전체를 하나의 파일(PDF 등)로 스캔해 첨부한다. ②2012년 6월 30일 현재 고효율 에너지 기자재 인증을 받은 변압기는 고효율 에너지 기자재 인증서를 첨부한다.
정격 1차 전압 / 2차 전압 : 반드시 단위(㎸, V)를 확인해 기입하며, 최종 등록 시 미기입한 부분이 없는지 확인한다.
정격 용량 : △표준 용량 -효율 관리 기자재 운용 규정(지경부 고시)의 기준표에 명시한 용량. △비표준 용량 -표준 용량 사이에 있는 용량을 뜻하며, 여기에 해당하면 체크한다. ※ 비표준 용량에 대한 최저 소비 효율 기준 및 표준 소비 효율은 관련 규정 계산식 참조.
권선 저항 : △고압측(Ω) - 단위 및 상에 유의. △저압측(mΩ) - 단위 및 상에 유의(중성선을 기준으로 측정된 결과값의 경우 상값을 서로 더함.
예시]
① u-o 또는 u-n : 6.793 mΩ
② v-o 또는 v-n : 6.699 mΩ인 경우,
③ u-v 는 ① + ② 으로, 6.793 + 6.699 = 13.50 mΩ 이 된다.
기입 방법 : △신청서에 각 항목별로 값을 기입할 때 소수점 단위 및 기입 단위를 확인해 기입한다. 소수점 둘째 자리로 기입하는 경우, 셋째 자리에서 반올림한다. △부하 손실값이 'W'가 아닌 '%'로 표기돼 있을 경우 환산 방법은
{보증값(W)×(100 + 시험 결과(%))}÷100 이다.
예시]
{12,720(W)×(100+(-10.44(%))}÷100 = 11.392.04

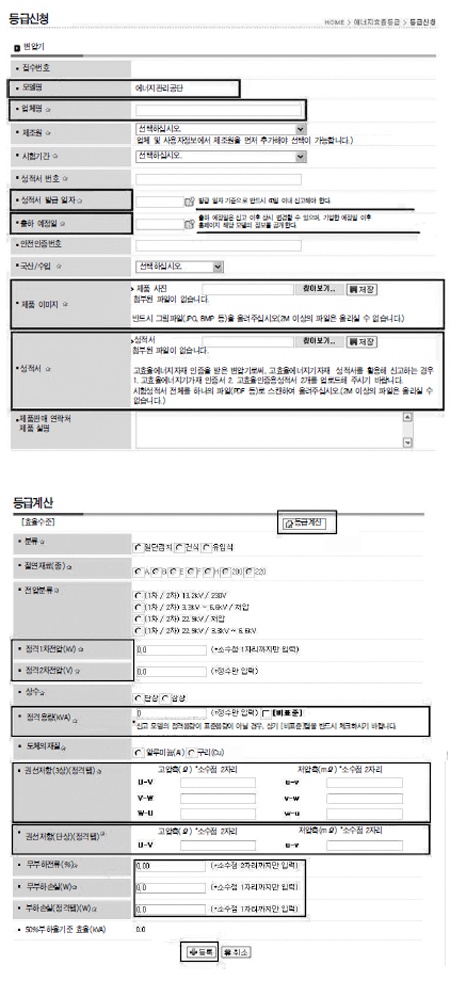

등급 계산 : 신고서의 모든 항목을 모두 기입한 경우 반드시 상단의 등급 계산 버튼을 클릭해 효율 수준을 선택 확인한다.
등록 : 등록 전 반드시 모든 항목을 기입했는지 확인하며, 등록 이후 누락 항목이 없는지 재확인한다.

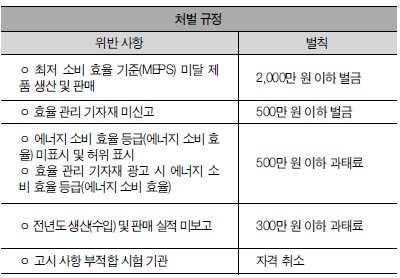

효율 등급제 위반 시 처벌 규정
에너지 소비 효율 등급 표시제란 소비자가 효율 높은 에너지 절약형 제품을 쉽게 구입하도록 하고, 제조 또는 수입업자가 생산(수입) 단계부터 원천적으로 에너지 절약형 제품을 생산 판매하도록 하는 의무적인 신고제도다. 에너지 소비 효율 또는 에너지 사용량에 따라 효율 등급을 1~5등급으로 나누어 표시하도록 하고, 에너지 소비 효율의 하한치인 최저 소비 효율 기준(MEPS)을 적용한다.

이 제도는 국내 제조 또는 수입업자에게 에너지 소비 효율 등급 라벨 등의 표시와 제품 신고, 최저 소비 효율 기준 적용이라는 세 가지 의무를 부여한다. 제품의 에너지 소비 효율 또는 사용량 등에 따라 1~5등급으로 구분해 에너지 소비 효율 등급 라벨을 표시한다. 단, 최저 소비 효율 기준을 적용하는 변압기는 별도 라벨을 적용한다.
최저 소비 효율 기준은 저효율 제품의 유통 방지와 업체의 기술 개발 촉진을 위해 정부가 제시하는 최소한의 에너지 효율 기준이며, 이를 만족하지 못하면 국내 생산과 판매를 금지한다. 위반 시 2,000만 원 이하의 벌금이 부과된다.

최저 소비 효율 기준 및 표준 소비 효율 확인

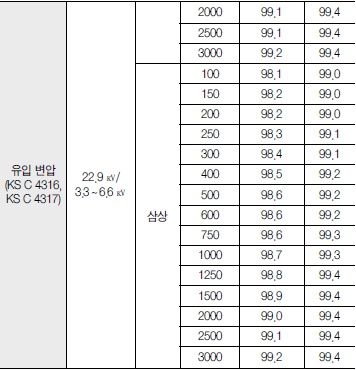

최저 소비 효율 기준 및 표준 소비 효율(50% 부하율 기준)





비표준 변압기
비표준 변압기에 대한 최저 소비 효율 기준 또는 표준 소비 효율 적용은 변압기 용량이 앞의 표에서 규정한 값 사이에 있으면 명시한 용량에 대한 기준을 근거로 보간법을 적용한 후 반올림해 소수점 첫째 자리에서 맺음을 한다.
예] 유입3상130㎸A 22.9㎸/440V 변압기의경우
1) 명시한 용량 및 기준(100㎸A 98.0% 및 150㎸A 98.1%)을 바탕으로 선형 보간법 적용
130㎸A 효율 = 98%+(130-100)×(98.1-98.0)/(150-100)% = 98.06
2) 계산 결과를 소수점 첫째 자리에서 맺음하므로 98.06 → 98.1
3) 98.1%를 제시한 변압기 130㎸A의 소비 효율 기준으로 한다.
시행일 전부터 사용하던 제품, 특수 변압기(3권선 이상의 다권선 변압기, 로형 변압기 등) 1, 2차 저압 변압기 및 수리품 변압기는 최저 소비 효율 기준 및 표준 소비 효율을 적용하지 않는다. 최저 소비 효율 기준 및 표준 소비 효율의 각 규격 기준치는 허용차(Tolerances)를 적용하지 않는다.
