[국내신제품 기술정보] XGT Series의 개발

2005년 5월 2일 (월) 18:34:00 | 지면 발행 ( 2005년 4월호 - 전체 보기 )

XGT Series의 개발(next generation technology) XGT Series란 LS산전의 기술력이 집결된 혁신적인 차세대 PLC Series로서 기존 Master-K를 계승한 k형 (XGk)과 GLOFA를 계승한 1형(XGi)로 구분된다. 기존의 제품과 XGT의 차별적 강점은 Speed, Size, Network, Software, Engineering & Programming 의 5가지 측면으로 설명할 수 있다. 그 내용을 아래와 같이 소개한다.

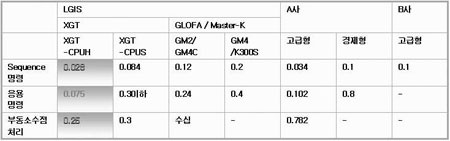

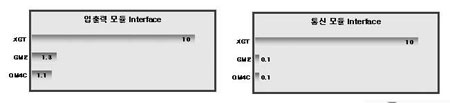

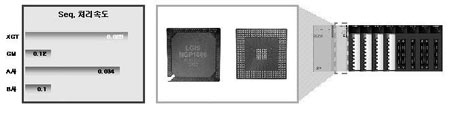

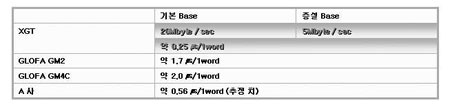

Speed 콤팩트한 사이즈에도 불구하고 업계 최고 수준의 처리속도와 대용량의 여유 있는 메모리를 보유하고 있으며 PLC 부문에서 기술력의 척도라도 볼 수 있는 스텝당 처리속도에서 자체 개발한 초소형 연산처리장치(MPU)를 탑재해 동급 최초로 30㎲/step의 벽을 허물고 0.028㎲/step(㎲:백만 분의 1초)를 실현했다. 이는 1건의 명령을 처리하는데 10억 분의 28초 소요됨을 의미한다. 또한 16bit 고속전송 알고리즘 개발을 통해 내부 통신 모듈간 전송속도를 기존 제품 대비 최고 100 배까지 개선했다.

Size

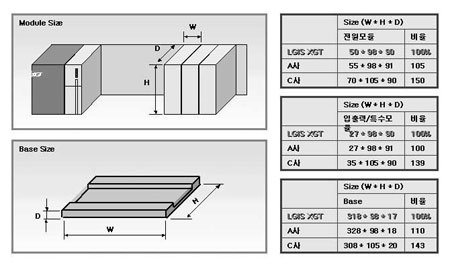

동급 최소 사이즈로 제작되어 생산현장에서의 공간 활용도를 높인 XGT는 Compact Panel (모듈크기 27×98×90)제작을 통해 제품 원가절감 및 다양한 Application 분야에의 적용을 가능하게 했다. Network

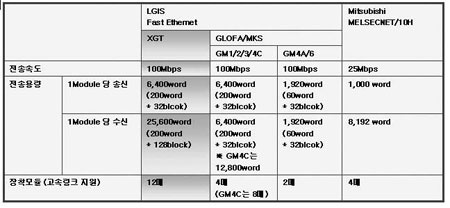

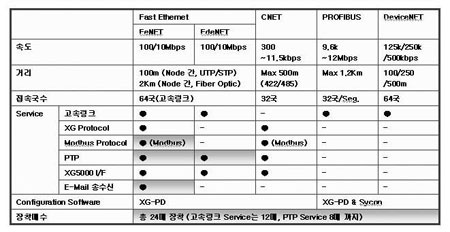

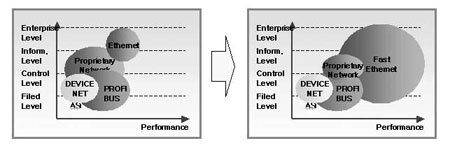

통신 및 네트워크 부문에서는 업계의 주된 트랜드라고 볼 수 있는 이더넷(Ethernet) 기반의 Open Network 형 시스템솔루션을 제공하고 있다. 그 주요 특징은 다음과 같다. ① 기존 Master K와 GLOFA의 통신 개념을 계승 발전시켜 기능을 대폭 강화하고 Network 별 조작방법 및 명령어(CMEM_RD/CMEM_ WR)공용화로 사용자 편의성을 증대시켰다. ② 모든 Network 및 통신 모듈은 XG-PD이용하여 통합 Engineering, 모니터링 및 진단이 가능하다. ③ 고속링크의 경우 기존 Master-K 및 GLOFA와 혼용사용이 가능하다. 그리고 XGT는 다양한 Network 진단과 Monitoring 기능을 제공하고 있다. ① System LOG : 통신모듈 동작상태를 Logging 한다. ② Live Check : Loop back 또는 Ping test를 통해 상대국 또는 자국의 상태를 확인한다. ③ Auto Scan : Network 에 접속된 각 Node (Device)를 검색하고 상태를 표시해 준다. ④ Link Monitor : 각 국별 고속링크 통신상태를 모니터링한다. ⑤ Frame Monitor : 송/수신 Frame 을 실시간 수집하고 보여준다. ⑥ WDT & Auto Initializing : 통신 Module의 상태를 상시 감시하고 문제 발생 시 자동 초기화한다.(모듈 다운 시 PLC 전체 Reset의 불필요) ⑦ Motion Controller (M-Ⅱ Master) 모듈당 최대 16대의 Drive 접속이 가능하다. ⑧ Motion 제어에 최적화된 전용 Network인 MechtroLink Ⅱ를 이용하여 10Mbps의 고속통신이 가능하며 PLC와 Drive간 배선이 간편해지고 Engineering 공수가 대폭 절감된다. ⑨ 1ms 이내의 응답속도에 의해 고정밀의 위치제어가 가능할 뿐 아니라 다축 동시기동 및 각종 보간운전(직선보간, 원호보간, 헬리컬보간) 지원 등 다양한 특수 기능을 내장하고 있다.

Software 소프트웨어 부문에서는 다년간의 PLC 사업을 통해 경험한 다양한 고객의 Needs를 충분히 반영해 사용자 친화적인 한국형 소프트웨어를 선보이게 됐으며, 보다 쉽고 편리한 환경에서 엔지니어링이 가능하도록 되어 있다. 요즈음은 쉬운 것이 곧 경쟁력이며 어려운 매뉴얼을 자세히 읽어보지 않아도 초보자가 단기간 내에 시스템을 구성하고 시운전을 완료할 수 있도록 하는 것이 원가절감의 지름길이기 때문이다. XGT는 기본 프로그래밍에서 각종 특수기능 모듈의 설정 및 진단까지 통합 Engineering 환경을 제공하는 XG Software Package는 PLC 프로그래밍을 위한 XG5000, 통신설정 및 진단을 위한 XG-PD, 위치제어를 위한 XG-APM으로 구성되어 있다. 여러 개의 PLC 연동을 통한 동시 편집, 관리를 위한 MPMP(Multi PLC Multi Programming) 환경의 XG5000은 Windows 기반의 편리한 조작을 통해 다양한 모니터링 및 진단기능을 서비스 한다.

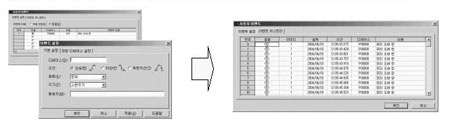

1. 특수기능 (1) 사용자 정의 이벤트 특정 Device의 사용자 정의 조건 만족 시 Data를 Logging하고 이력을 열람할 수 있다. (2) 모듈 교환 마법사 모듈교환 마법사 기능을 이용하여 RUN 중에 안전하게 모듈을 교환할 수 있다. (3) Data Memory Back-up 및 복구 특정 Device의 Data를 읽어 저장하고 필요 시 일괄 쓰기가 가능하다. Engineering & Programming

XGT는 기존 Master K 대비 Device Memory 용량이 대폭 증대되었으며 인덱스 레지스터(Z), 파일레지스터(R), 아나로그 레지스터(U) 등 특수레지스터 추가로 개선된 프로그래밍 환경을 제공하고 있다. ① 인덱스 레지스터(Z) : 기존 디바이스의 어드레스를 가변시킴으로써 구조화 가능하게 하고 작업을 간소화 할 수 있다. ② 파일 레지스터(R) : 파일성격의 불휘발성 메모리로 정전 및 CPU 리셋 시에도 안전하게 데이터를 보존할 수 있다. ③ 아나로그 레지스터(U) : 디바이스에 아나로그 모듈의 장착 베이스, 슬롯, 채널을 직접 지정해 별도의 명령어 없이 간편하게 A/D 변환 값을 읽고 쓸 수 있다. 또한, 인덱스 레지스터 등을 활용하여 프로그램을 구조화 및 간소화하고 Programming 효율을 증대시켜 관련 작업공수를 대폭 절감 시켜준다. 특히, 동일형태이나 Device Address가 가변되는 반복형 프로그램의 경우, 효율을 극대화 할 수 있다.

앞으로의 기대 본 제품의 출시를 계기로 그 동안 일본을 중심으로 한 외산 PLC들이 주도권을 쥐고 있던 자동차, 전기전자 및 Display 분야 등의 High-end 시장에서 유일한 국산제품으로서 적용이 확대될 수 있을 것으로 기대된다. 또한 간접적으로는 이러한 첨단 분야에서의 장비 국산화 및 관련 핵심 생산기술의 개발에도 기여하여 국가 경쟁력 제고에 한몫을 할 수 있을 것으로 보인다. 경쟁사들에게는 상당히 위협적인 존재가 될 것이므로 상당부분의 견제도 예상된다. 뿐만 아니라 과거 소형 위주로 진행되던 PLC 수출부문에서 중대형 부문의 해외 시장 공략에도 큰 기여를 할 것이다.
