감전재해방지용 보호용품

2006년 9월 2일 (토) 00:24:00 | 지면 발행 ( 2006년 8월호 - 전체 보기 )

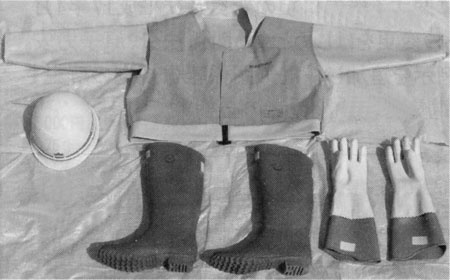

고압활선이나 활선 근접작업을 실시할 때는 절연용 보호구를 착용해야하며, 감전의 위험이 있는 부분에는 절연용 방호구 등으로 방호하여 감전재해를 예방해야한다. 철저한 예방을 통해 작업자의 안전과 생명을 보호하는 일은 매우 중요하다. 이 글은 일본 (주)간사이전공의 품질안전관리부에서 작성한 것으로 감전재해를 방지하기 위해 보호구와 방호구를 중심으로 그 종류와 용도, 사용조건과 최근의 동향에 대해 소개한다.종류와 용도(1) 절연용 보호구작업자의 신체에 착용하여 감전방지를 꾀하는 보호구를 절연용 보호구라고 한다.

① 절연복(AP복과 AP복 보호 조끼)고압활선작업 중 작업자의 흉부, 배부, 견부, 완부로부터 감전을 방지하기 위해서 사용한다. 재질에 따라 EVA(에틸렌 비닐 아세테트)수지제와 우레탄 수지제 등 2종류의 절연복이 있다.제조는 양자 모두 고주파용착으로 외층, 내층의 이층구조로 하며 외측은 회색, 내측은 파란색으로 구성된다.특징으로는 색이 다른 이층구조에 의해 상처 등의 외부파괴를 간단히 확인 가능하며, 사용 전 점검을 간소화 할 수 있고 기존품과 비교하여 경량화되어 있다는 점이다.또한, 전선단이나 금속체 등에 의한 표면의 손상, 마찰 등을 방지하기 위하여 기계적 강도가 강한 보호 조끼(나이론제)를 병용한다.주요 조건a. 사용전압 : 7,000V 이하b. 내전압 : 20kV 1분간 견딜 수 있을 것c. 두께 : 0.55㎜×2장② 안전모머리를 전기적인 절연과 기계적인 충격으로부터 보호하기 위해 사용한다. 모체, 내장재, 충격흡수 라이너의 세 가지로 구성되며, 재질은 각각, 폴리카보네이트, 나이론 섬유, 발포스치롤이다.특징은 측면의 안전성도 고려하여, 모체 내에 내장재를 장착하기 위한 돌기부를 없앴다. 또한 모체의 색을 회색으로 하여 벌레가 잘 붙지 않게 하였다.주요 조건a. 사용전압 : 7,000V 이하b. 내전압 : 20kV 1분간 견딜 수 있을 것c. 충전전류 10mA 이하d. 내관통성 : ·스트라이커 선단이 사람의 머리모형에 접속하지 않을 것. ·직선거리는 15㎜이하(시험용 치구정부 링의 상단에서부터 모체 내면의 파인 곳의 최강하점까지의 승직거리) ·충격흡수성 : 충격력이 9.8kN(1000kgf) 이하일 것.③ 고압 고무장화고압활선작업 중 작업자의 다리 부분부터의 감전을 방지하기 위하여 사용한다. 재질은 천연고무이다.특징은 작업원의 여러 체형에 대응하기 위해, 각종 사이즈가(240㎜∼290㎜)준비 되어있는 것과 동체 부분이 두꺼운 제품이 있어 다리가 굵은 사람도 신을 수 있게 되어 있다.주요 조건a. 사용전압 : 7000V 이하b. 내전압 : 20kV 1분간 견딜 수 있을 것c. 두께 : 1.8∼2.0㎜④ 고압 고무장갑, 고압 고무장갑 커버고압활선작업 중 작업자의 손에서부터의 감전을 방지하기 위해 사용한다. 재질은 라텍스고무가 사용되고 있다.특징은 작업원의 체형에 맞도록, 사이즈를 S∼LL의 4종류가 있는 것과 라텍스고무를 채용함에 의해, 작업성의 향상과 비용절감을 꾀하고 있다.또한, 고압 고무장갑 커버는 고압 고무장갑의 기계적 손상을 방지하기 위해, 고압 고무장갑 위에 껴서 사용한다.주요 조건a. 사용전압 : 7000V 이하b. 내전압 : 20kV 1분간 견딜 수 있을 것c. 두께 : 손가락 끝부분과 완부 1.8∼2.7㎜, 손등 1.5∼2.4㎜⑤ 저압장갑저압활선작업에 사용한다. 특징은 구조가 합성수지에 우레탄 고무를 함침시킨 외층장갑(파란색)과, 그 내측에 절연성이 뛰어난 우레탄 고무의 내층장갑(노란색)의 이층구조로 되어 있어, 상처 등의 외부파손이 발생할 경우에 간단하게 확인이 가능하게 되어 있다.주요 조건a. 사용전압 : 250V 이하b. 내전압 : 750V 1분간 견딜 수 있을 것(2) 절연용 방호구활선작업과 활선근접작업 시에 설비에 장착하는 감전방지용의 방호구를 절연용 방호구라고 한다. 또한 활선작업중에 신체의 일부가 접지체에 닿아서 통전하는 것을 방지하는 접지체용 방호구로도 사용된다.

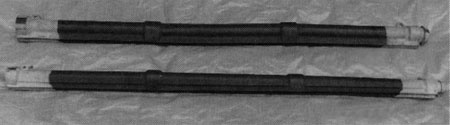

① 고무관 고압배전선의 본선과 지선 등을 방호하기 위해 사용한다.재질은 천연고무로, 고무관 상호의 연결이 간단하며, 작업 중에 빠지지 않는 구조로 되어 있다.주요 조건a. 사용전압 : 7000V 이하b. 내전압 : 20kV 1분간 견딜수 있을 것② 고무판(대, 소) 고압배전선로의 충전부와 접지체의 방호에 사용한다. 재질은 천연고무로, 작업성을 고려하여 대, 소 2종류의 사이즈가 있다. 큰 것은 주로 인류애자부, 핀애자부, 테두리 돌림부 등에 사용되며 작은 것은 선로의 직선부, 테두리 돌림부 등에 사용한다.고무판을 2장 이상 사용하는 경우의 겹치는 부분은 10cm이상으로 하며, 미끌어져 움직이지 않도록 고정한다.주요 조건a. 사용전압 : 7000V 이하b. 내전압 : 20kV 1분간 견딜 수 있을 것③ 경완금 커버 고압배선선로의 작업 중, 전선이나 바인드선 등이 완금(접지체)에 접속하여 충전 또는 지락되는 것을 방지하기 위해, 경완금 방호에 사용합니다. 재질은 천연고무입니다.주요 조건a. 사용전압 : 7000V 이하b. 내전압 : 15kV 1분간 견딜 수 있을 것④ 고압 인류 커버고압배선선로의 인류부분을 방호하기 위해 사용합니다. 재질은 천연고무로, 형상을 인입부에 맞출 수 있어 방호작업을 간단하게 할 수 있다는 특징을 가지고 있다.주요 조건a. 사용전압 : 7000V 이하b. 내전압 : 20kV 1분간 견딜 수 있을 것⑤ 전주커버전주의 건주나 철거시, 전주상부를 방호하기 위해 감아서 사용한다. 재질은 적당한 유연성을 가지며, 경화·변질이 적은 양질의 에라스토머(수지제 고무)다.주요 조건a. 내전압 : 15kV 1분간 견딜 수 있을 것⑥ 저압개폐기 커버 주상변압기의 저압측개폐기를 개방할 때의 방호와 오투입에 의한 감전방지에 사용한다. 저압개폐의 종류(크기)에 대응하여 200∼300A 용과 500A용의 2종류가 있다.주요 조건a. 내전압 : 1000V 1분간 견딜수 있을 것⑦ PD선 방호관과 고압 컷아웃 커버 PD선 방호관은 주상변압기의 고압인하선(PDC), 테두리 돌림선 등을 방호하기 위한 것이다.또한 고압 컷아웃 커버는 주상변압기의 고압 컷아웃 본체와 리드선을 방호하기 위해 사용한다. 재질은 천연고무다. 형상은 고압 컷아웃 주위의 방호작업을 간단, 안전하게 할 수 있는 것으로 알레스터의 방호에도 사용된다.주요 조건a. 사용전압 : 7000V 이하b. 내전압 : 20kV 1분간 견딜 수 있을 것⑧ 고압 플라스틱 시트배전반 등의 충전부의 방호용으로 사용하는 것으로, EVA의 시트가 기포가 되어 있다.주요 조건a. 사용전압 : 7000V 이하b. 시험전압 : 20kV 1분간⑨ 저압 비닐 시트600V 이하의 배전반 등의 활선작업등에 사용한다.주요 조건a. 사용전압 : 600V 이하b. 시험전압 : 3000V 1분간사용에 있어서의 주의사항이 글에서는 주로 보호구, 방호구에 대하여 소개했는데, 이것들은 직접 작업자의 안전을 위해 사용하는 것으로 법에 정해져 있는 정기검사를 시행하는 것은 물론, 관리수첩에 의한 대여 연월일, 성명, 관리번호, 자주검사실시일 등을 관리하며, 보관장소도 품질의 열화를 막기 위해 차갑고 어두운 곳을 선택하여 가능한 자연스런 상태로 보관한다.또한 각 현장에서 아래에 쓰는 점에 대해 사용 전 점검을 실행하여, 세심하게 체크를 할 필요가 있으며 불량품은 바로 교환한다. 그리고, 사용 후에 반드시 더러워진 부분을 깨끗이 하고, 이것이 어려울 때는 비누를 살짝 풀은 물로 닦아 내는 등, 언제나 사용 가능한 상태로 보관할 필요가 있다.(1) 외관검사① 표면(안밖)을 점검하여 절상, 자상, 긁힌 상처, 금, 균열 등의 이상이 없을 것.② 기름이나 그리스 등의 용제나 화학약품 등에 의한 이상한 부풀음, 변질 등의 열화가 없을 것.(2) 공기압 시험고압 고무장갑, 저압장갑은 공기압 시험을 실시한다.시험방법은 다음과 같다.공기를 넣고 한쪽 손으로 장갑의 끝 부분을 쥐어 공기가 빠져나가지 않도록 끝 부분부터 말아 나가, 손목 부분에서 멈추고, 공기로 부풀어 오른 부분을 눌러 부분적인 이상이나 부풀음, 공기가 새어나가지 않나 조사합니다. 또한 필요에 따라 물에 넣어서 확인한다.결론 (최신 동향)현재도 배전공사 등에서는 직접 활선공법에 의한 작업을 실행하지 않을 수 없는 상황이 많아, 절연용 보호구의 안전성능을 유지하며, 작업성을 개선하기 위해 두께가 얇고 경량의 것으로 개량되고 있으며, 앞으로 계속해서 경량화가 진행될 것이다.또한, 방호구 역시 신공법에 대응하기 위한 개선이나, 기존 제품을 작업성이 더 좋게 만들기 위한 연구개발이 활발히 진행되고 있다.
