ERNI, 높은 진동환경에 안정적인 연결 케이블 보드 iBridge 울트라 커넥터 출시
2020-03-01

ERNI, 높은 진동환경에 안정적인 연결
케이블 보드 iBridge 울트라 커넥터 출시

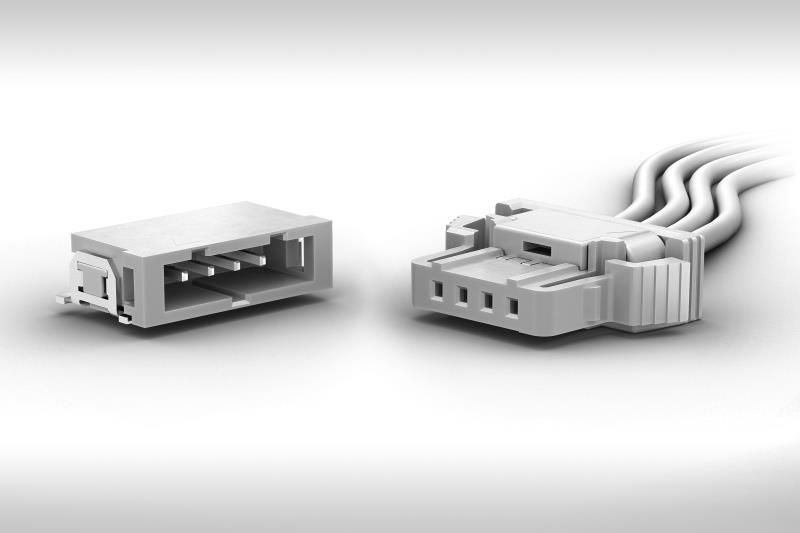

커넥터 제조 및 서비스 공급업체인 ERNI가 자사의 광범위한 케이블-보드(Cable-to-Board) 솔루션에 새로운 iBridge 울트라 커넥터 제품군을 추가해 출시한다.

2.0 ㎜ 피치의 소형 커넥터인 iBridge 울트라는 높은 진동에 서도 안정적으로 연결이 필요한 많은 산업분야에 적합하다.

USCAR-2 및 USCAR-21 요건에 따라 테스트가 완료된 이 솔루션은 혹독한 환경에서도 충분히 사용 가능하도록 설계되 었다.

이 커넥터의 핵심 기능 중 하나는 암형 커넥터 하우징과 단자 사이의 2차 잠금 기능을 수행하는 TPA(Terminal Position Assurance)다. 이 2차 잠금 기능은 수형 커넥터 하우징에 위치한 페그(Location Peg)뿐만 아니라, 특히 자동차의 강한 진동에서도 안정적으로 연결이 유지될 수 있도록 해준다.

iBridge 울트라의 콤팩트한 디자인은 제어 장치와 센서, 모터,스위치, 팬, 발열소자, LED와 같은 로컬 컴포넌트 사이의 공간이 제한적인 애플리케이션을 지원할 수 있다. 이 커넥터는 소형 설계에도 불구하고, 접점 당 최대 8 A의 높은 정격 전류를 제공하며, 크림프 접점(Crimp Contact)은 AWG 22 및 AWG 24 전선을 사용할 수 있다. 또 암형과 수형 커넥터 양쪽에 Fool-Proof 시스템을 적용하여 정확하고 안정적으로 커넥터를 체결할 수 있다. 암형 단자의 Dual Beam은 단자의 불량 정렬을 방지하여 메일 커넥터의 견고함 및 평탄도를 보증하고 높은 허용 전류를 가능하게 한다.

iBridge 울트라는 SMT타입(DIP 방식은 차후 출시 예정)의 수직 및 직각으로 2, 3, 4, 5, 6, 8, 10 및 12핀 제품군이 있다. 수형 SMT커넥터는 릴테이프로 DIP 커넥터는 튜브로 포장하여 자동화 설비에 적용 가능하다. 커넥터의 단자는 주석 도금하여 -40 ~ +100 °C의 온도에서 폭넓게 사용이 가능하다.

ERNI 일렉트로닉스 코리아 031-5177-7007 www.erni.com
