한국몰렉스는 현장 종단 처리 케이블 천공(Field-termination cable-pierce) 기술을 채용한 멀티 드롭 케이블 시스템을 출시했다.

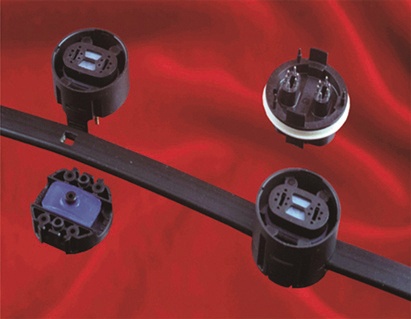

이 케이블 시스템은 4개의 코어 플랫형 케이블에 부착된 다중 커넥터 모듈로 구성되며, 각 커넥터 모듈은 ▲상단 하우징 ▲하단 하우징 ▲인터페이스 방수 실(IP 66/67)을 적용한 커스텀 플러그형 커넥터로 구성된다. 하우징 두 개를 종단 처리하는 작업에 케이블 천공 기술을 사용했다. 뾰족한 핀으로 젤 매트와 케이블 절연부에 구멍을 뚫으면 케이블 코어 부분과 접점이 형성되는데, 이때 연결은 1.50㎜(16AWG) 이상의 스트랜드 배선 코어에서 이뤄진다. 스트랜드 수가 많을수록 종단 처리 방식에서 형성되는 전기적 연결 특성은 더욱 우수해진다.
종단 처리 과정에서 구멍이 뚫린 젤 매트가 압착되면 종단의 챔버 부분을 채워 케이블과 핀 주변부를 방수시키는 젤 샌드위치 층이 형성된다. 이렇게 형성된 층은 수심 1m에서도 방수가 뛰어날 뿐 아니라 전기적 체결에서도 단락이 발생하지 않으며, -30~+80℃ 온도 범위에서 작동한다.

한국몰렉스 (031)492-9000 www.molex.co.kr
