보호 기능 내장한 4A 출력 스마트 게이트 드라이버 포토커플러, TLP5214
2014년 6월 1일 (일) 00:00:00 | 지면 발행 ( 2014년 6월호 - 전체 보기 )
보호 기능 내장한 4A 출력 스마트 게이트 드라이버 포토커플러

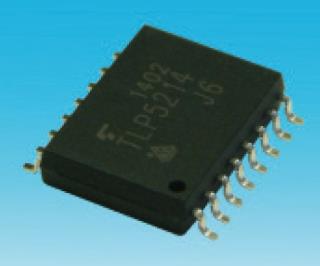

TLP5214 도시바 코퍼레이션(Toshiba Corporation) 산하 반도체/스토리지 사업부(Semiconductor & Storage Products Company)는 중 전압 IGBT(절연 게이트 쌍극성 트랜지스터) 및 전압 MPSFET 구동에 사용되는 게이트 드라이버 포토커플러 라인업에 신제 품을 추가했다고 발표했다. 새로 출시한 4A 출력의 스마트 게 이트 드라이버 포토커플러(모델명 TLP5214)는 초박형 SO16L 패키지를 채용했으며, IGBT의 과전류 현상을 막아주는 보호 기능을 갖추고 있다. TLP5214는 IGBT 역포화 감지, 액티브 밀 러 클램프(Miller Clamp) 및 폴트(FAULT) 감지 등 다양한 보호 기능을 통합했다. 이전까지 외부 회로에 탑재됐던 보호기능을 통합함으로써 기능 장애를 감지·처리하기 위해 소요되는 시스템 비용을 낮추는 데 일조한다. 초박형 SO16L 패키지 로 제공되는 TLP5214는 높이가 최대 2.3mm에 불과하지만, 8mm의 연면거리(Creepage Distance)를 보장, 높은 절연 사양이 요구되는 애플리케이션에 적합하다. TLP5214는 높은 신뢰성의 도시바 오리지널 적외 LED와 결합해 광범위 한 애플리케이션에 적용할 수 있다. 공장 자동화, 가정용 태양광 발전 시스템, UPS 등 고도의 열 안정성이 요구되는 분야에도 적합하다. 설정 작동 온도 범위(최대 110℃)에서 최대 150ns의 전파지연시간과 ±80ns의 전파지연스큐 (Skew)가 보장돼 인버터 회로에서 데드 타임을 줄임으로써 구동 효율을 높일 수 있다.
도시바(Toshiba) www.toshiba.co.jp
