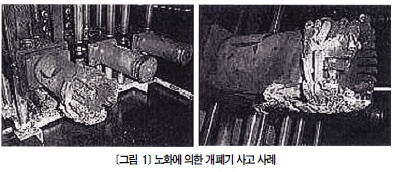

개폐기 중 고압 차단기의 주요 고장원인은 자연 노화로, 가동 연수10년을 넘기면 누적 사고율이 높아진다. <그림 1>은 노화에 의한 사고 사례로, VCB 주 회로 단락부의 윤활유가 굳어져 가열 및 접촉자 스프링 변질로 접촉자 손상에 이르렀다. 이러한 사고가일어나지 않도록 적절한 시기에 알맞게 점검해야 한다. 개폐기의 기능을 유지하기 위한 점검은 일상 점검(순시 점검), 정기 점검, 임시 점검 세 가지로 구분한다.
일상 점검(순시 점검)
급전 상태에서 기기 이상 및 변화 여부를 확인하는 것으로 오감으로 판단한다. 작업 자체는 간단하지만, 기기의 평소 상태를 파악하고 고장을 조기에발견하는 것이 목적이므로 매일 실시한다. 급전 상태에 대비해 투입과 개방을 반복하는 컨덕터 등 동작 빈도가 높은 기기는 일상 점검이 특히 중요하다.
정기 점검
정기 점검은 급전을 정지한 상태에서 진행하며개폐기 청소, 성능 확인, 기능 회복을 목적으로 필 요하면 수명을 다한 부품을 교환한다. 차단기와 같이 탈부착이 가능한 개폐기는 배전반에서 개폐기를꺼내 점검하는데 점검 주기에 따라 크게 육안 점검,보통 점검, 세밀 점검, 해체 수리(Overhaul) 네 가지로 구분한다. 개폐기를 구성하는 부품 중엔 유기 절연물 등 시간이 흐름에 따라 노화하는 것과 개폐 횟수와 전류차단 등으로 말미암아 마찰 노화하는 것이 있다. 따라서 개폐기 점검 주기는 가동 연수뿐 아니라 개폐횟수도 고려해야 한다. <그림 2>는 차단기, <그림3>은 컨덕터 점검 주기 사례다. 고압 차단기, 컨덕터 둘 다 경년 연수와 개폐 횟수 중 빠르게도달한 쪽을 우선해 점검 내용을 결정한다. 점검 주기는 실제 사용조건과 설비 환경을 고려해 결정한다. 다음은 점검 항목과 판단 기준 내용이다.
육안 점검 주 회로 접속부, 조작 기구부등 순시 점검으로 확인할 수 없는부분의 변색과 이상 유무를 눈으 로 확인하는 방법이다. 필요에 따라 주 회로 접속부 등 주요 부분을 청소한다.

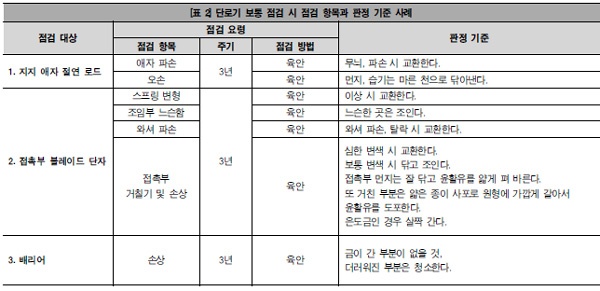

보통 점검 개폐기 보통 점검 | 개폐기 성능 확인 및 유지를 목적으로 개폐기, 조작 기구부, 그 외 부분의 이상 유무를 확인한다. 보통 점검 시 볼트조임 정도, 먼지·이물질 유무, 부품 변형 및 과도한 마찰 손상, 부품 탈락 여부 등을 육안으로 확인한다. 또한, 개폐기가 필요 시 확실하게 개폐되는지 조작 기구부를 실제 수동으로 조작해 원활하게 작동하는지 반드시 확인한다. 동작이 원활치 않으면 적당히 기름칠한다. 주 회로 단로부는 열 등에 의한 변색여부를 확인한 후, 윤활유의 상태를 점검하고, 만일 윤활상태가 좋지않으면 윤활유를 소량도포한다.
단로기 보통 점검 | 단로기는 지지 애자의 무늬 및 파손 여부, 스프링 변형, 체결부의 느슨함 정도 및 표면 거칠기·손상, 와셔 손상 여부 등을 육안으로 확인한다. 접촉부는 흙먼지를 잘 떼어내고 거친 얇은종이 사포로 광택제를 도포한다.
세밀 점검 개폐기의 기능 확인, 회복을 목적으로 하는 점검이다. 필요 시 분해 점검해 수명이 다한 부품을 교환한다. 개폐기의 기능 유지를 위해 굳은 윤활유를제거하고 새로운 윤활유로 교환한다. 진공 차단기는 진공 밸브의 내전압을 시험해 진공도를 확인하고 불량하면 교환한다. 차단기는 사용후 12년째이거나 규정 횟수에 달한 시기에 해체 수리한다(<그림 2> 참조). 해체 수리 시 기본적으로 차단기를 공장으로 들여와 부품 레벨로 분해한 후노화를 진단한다. 그리고 마찰·노화 부품을 교환하고, 기능 회복 여부와 성능을 확인한다. 설치한 지 10년 이상이고 점검하지 않은 차단기는 다음과 같은 문제가 발생할 수 있다. ·기구부 내 감합부, 접동부 윤활유 노화(경화)에의한 작동 이상 및 작동 불가·기구부내사용중인일부부품의 마찰 혹은 파손·통전부(고정 접촉자 경첩부 등)의 윤활유 노화경화)에 의한 동작 이상 및 과열 흔적·특수 환경에서 기구부, 통전부 발청상황에 따라 이 밖에도 다양한 문제가 발생할 수있다. 이 경우 많은 시간과 돈을 들여 수리해야 하는 상황이 발생한다. 이런 차단기를 점검할 땐 해체수리를 권장한다.
임시 점검
계획적으로 실시하는 점검 외에 사고 및 이상이발생한 때, 또는 그러한 우려가 있을 때 임시 점검한다. 진공 차단기는 특이성을 고려해 다음과 같은경우 임시 점검한다. ·정격 차단 전류에 가까운 전류를 차단한 경우·개폐 횟수가 점검 규정 횟수에 달하는 경우 ·일상 점검에서 이상을 발견한 경우 ·정격 외 조작 및 무리한 사용을 한 경우 점검 내용은 보통 점검 및 세밀 점검과 동일하다.
