부산 소재 사무실 인테리어 공사 현장에서 전기 계량기 케이블 공사를 하던 작업자가 전기 아크로 얼굴과 양손에 화상을 입음. - 사고원인: 전원을차단하지않은채작업. 울산소재건물신축공사현장에서핸드철근절단기를사용하던근로자가괸물에의한전기누전으로 감전사함. - 사고 원인 : 누전 차단기 미설치. 고온다습高溫多濕한 7∼8월, 감전사고 예방에 비상등이 켜졌다. 감전사고는 매년 6월부터증가해높은기온과습도로땀을많이흘리는7, 8월에집중적으로발생하기때문이다. 여름철감전사고원인을분석하고, 감전재해예방을위한기술지침을살펴본다.

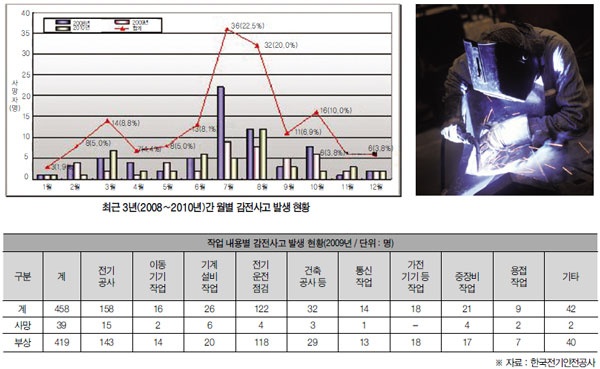

한국전기안전공사의 통계 자료를 보면, 최근 3년(2008∼2010년)간 감전사고로 총 1725 명(사망 160명, 부상 1565명)의 인명 피해가 발생한 것으로 나타났다. 이 중 사망자는 7월에 36명(22.5%)으로 가장 많았으며 8월에 32명(20.0%),10월에 16명(10.0%), 6월에 13명(8.1%)이었다.감전사고 원인은 전기·보수 공사(31%), 가전家電운전(14%), 기계 설비 보수·공사(14%)였으며,발생 장소는 공장·작업장(31%), 주거 시설(24%), 송·배전 선로(10%), 공사장(7%)순이었다. 감전사고는 주로 공장·작업장에서 전기·보수공사 시 발생했다.
대부분 절연이 파괴된 전기 기기에 접촉하거나 전기 공사, 전기 기기 정비·조작 시 안전 조치에 소홀했기 때문이다. 여름철엔 높은 습도와 폭우로 말미암아 전기 기기의 누전과 침수 우려가 크다. 반면, 작업자는 적절한 복장과 보호구 착용을 기피하기에 땀으로 인체 저항이 낮아져 감전사고 발생 확률이 높다. 산업안전보건공단은 여름철 산업 현장에서 감전사고를 예방하려면 3대 안전 수칙인 접지 실시, 누전 차단기 설치, 전기 기기 정비 시 전원 차단을 준수하라고 강조한다. 모든 전기 기기의 철제 외함(외부 전기 공급함)에 접지를 실시하고, 이동형 전기기기에 누전 차단기를 설치하고, 전기 기기 등을 정비할 때 반드시 전원을 차단한 후 작업해야 한다는것이다. 한편, 소방방재청 재난상황실은 감전 사고자가 발생하면, 먼저 감전 사고자 주변 전선 또는 기기의 전원 스위치를 차단함으로써 2차 재해를 예방하고, 차단할 수 없을 땐 고무장갑, 고무장화 등을 착용한 후막대·플라스틱 봉·줄 등 전기가 통하지 않는 물건을 이용해 기기 또는 전선으로부터 사고자를 분리하고, 사고자를 구출한 후 피해자의 의식·호흡·맥박상태를 확인하고, 높은 곳에서 추락했을 땐 출혈 상태와 골절 여부를 확인하라고 응급조치 요령을 제시한다. 감전 재해 예방을 위한 기술 지침 해설감전 재해 방지 대책 | 모든 전기 설비는 특별한 규정을 제외하고, 정상 운전 및 고장 시 감전 재해 방지대책을 강구해야 한다. 전기 설비를 단락, 지락, 누전 등 전기적 고장 없이 운전하는 상태를 정상 운전, 전기적 이상이 발생한 상태를 고장이라 한다.대지 전압 30V 이하인 안전 전압을 사용하는 전기설비로 안전 전원에서 전원을 공급하고, 회로를 배열한 경우 정상 운전 및 고장 시 양쪽 모두 감전 재해 방지 대책을 강구한 것으로 본다. 안전 전원이란 절연 변압기 또는 이와 동등 이상의 정도로 입력과출력을 격리한 전원, 축전기 등과 같은 전기 화학적전원, 고장 시 대지 전압 30V를 초과하더라도 직접접촉 또는 간접 접촉 시 대지 전압을 30V 이하로 한전자 장치에 의한 전원 등을 말한다. 직접 접촉은 정상 운전 시 전압을 인가한 충전 부분에 인체가 접촉하는 것이고, 간접 접촉은 고장으로 전압을 인가한도전성 부분에 인체가 접촉하는 것이다. 안전 전압회로 배열은 안전 전압 회로의 활선을 다른 회로의보호 접지 도체와 연결하지 않을 것, 노출 도전성 부분을 접지극 또는 다른 계통의 보호 접지 도체에 연결하지 않을 것, 안전 전압 회로와 다른 회로를 공간적으로 격리하거나 절연판 또는 접지한 금속판으로격리할 것, 안전 전압을 사용하는 플러그 및 소켓은다른 전압 계통과 서로 접속할 수 없는 구조로 할 것등에 따라야 한다.
정상 운전 시 감전 재해 방지 대책 | 충전부에 파괴해야만 제거될 정도로 견고하게 절연한다(단, 페인트, 바니시, 래커 등만으로 한 것은 절연으로 간주하지 않는다). 폐쇄형 외함은 충전부가 드러나지 않도록 견고하게 고정하고, 윗면은 직경 1㎜ 이상 물질이, 다른 면은 직경 12㎜ 이상 물질이 침입하지 못하는 구조로 한다. 외함 일부를 개방하려면 시건 장치나 공구를 사용하고, 전원 공급을 차단한 후 개방할 수 있는 연동 장치를 갖춘 구조로 한다. 사용 목적상 노출이 불가피한 충전부 주위에 경고 표시하고, 관계자외의 출입을 금지한 구획 장소에 설치한다. 단, 구획장소는 최소한 무의식적인 접근이나 접촉을 방지할수 있는 구조여야 한다. 구획물은 시건 장치나 공구없이 제거할 수 있는 구조여도 무방하지만, 의식적으로 제거하지 않는 한 제거되지 않는 구조여야 한다. 서로 다른 전위의 두 부분을 동시에 접촉할 수없도록 격리해 설치한다. 이 경우 지면에서 2.5m 이상 높은 장소 또는 수평 거리 2.5m 이상 격리하면,동시에 접촉할 수 없도록 격리한 것으로 본다.

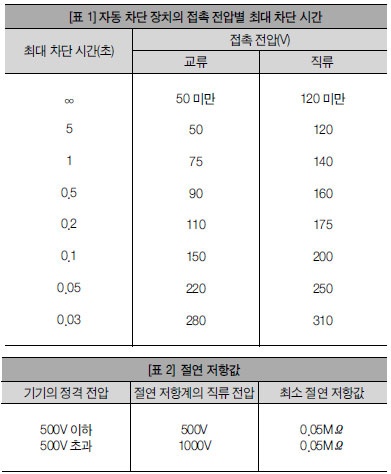

정상 운전 시 감전 방지를 위한 추가 대책 | 위의 감전재해 방지 대책에 실패할 경우에 대비해 추가적인수단으로 사용하는 누전 차단기는 감도 전류 30㎃이하여야 한다. 고장 시 감전 재해 방지 대책 | 전원 자동 차단, 절연장소, 비접지 국부적 등전위 본딩 또는 이들과 동등이상의 방법을 강구한다. 전원 자동 차단 | 전원 계통 접지 방식에 적합한 자동차단 장치를 설치하고, 자동 차단 장치의 접촉 전압별 최대 차단 시간이 <표 1>을 초과하지 않고, 동시에 접촉 가능한 부분들을 동일한 접지극에 연결한경우 전원의 자동 차단에 의한 고장 시 감전 재해 방지 대책으로 본다. 절연 장소 | 다음 사항을 충족하면 절연 장소에 의한고장 시 감전 재해 방지 대책을 세운 것으로 본다.절연 손상 등에 의해 전위가 서로 달라질 수 있는 두개의 도전성 부분을 동시에 접촉하지 않도록 2m 이상 격리하고, 동시에 접촉 가능한 두 개의 도전성 부분을 절연체 방호물로 격리한 경우다. 또한 시험 전압 2000V에 견디고 누설 전류가 1㎃ 이하가 되도록 어느 한 부분을 절연한 경우다. 단, 절연 장소에보호 접지 도체를 끌어들여지지(인입) 않도록 하고,주위 벽이나 바닥 등 인체 접촉 가능한 모든 부분을절연판 등으로 절연하고, 외부로부터 도전성 부분을 끌어들여지지 않도록 하고, 벽이나 바닥 등의 절연 저항값은 <표 2> 이상이어야 한다.절연 저항 측정 방법 | 해당 도전성 부분과 바닥이나벽의 절연재 위에 설치한 시험 전극 간에 실시하고,시험 전극의 위치는 처음엔 해당 도전성 부분에서약 1m 떨어진 장소로 하고, 이후 서로 멀어지는 방향으로 두 개소 이상 측정한다. 시험 전극은 한 변의길이가 25㎝인 정사각형 금속판으로 하고, 바닥은750N, 벽은 250N의 힘을 가한 상태에서 측정하되시험 전극과 측정 대상 면 사이에 한 변의 길이가27㎝인 정사각형의 물에 젖은 종이나 천을 두른다.비접지 국부적 등전위 본딩 | 다음 사항을 충족할 경우비접지 국부적 등전위 본딩에 의한 고장 시 감전 재해 방지 대책으로 본다. 동시에 접촉 가능한 모든 도전성 부분을 본딩으로 상호 연결한 것, 본딩으로 상호 연결한 부분과 이에 연결하지 않은 다른 도전성부분을 통해 접지하지 않은 것, 대지로부터 절연한도전성 바닥이나 벽 등도 본딩하고 이 부분으로 외부도전성부분을끌어들여지지않도록한것등이다. 도전성 제한 공간에서 감전 재해 방지 대책 | 도전성 제한 공간이란 대부분의 공간이 금속 등 도전성 물질로 둘러싸여, 이 장소에서 작업 시 신체의 일부분이도전성 물질과 쉽게 접촉할 만한 장소다. 도전성 제한 공간에 사용하는 전기 설비는 직경 12㎜ 이상 외부 물체가 침입할 수 없는 폐쇄형 구조거나, 충전부를 최소 500V 시험 전압에 견디도록 절연한다. ※ 이 지침은 2012년 9월 24일까지 법령이나 현실 여건 변화등을 검토해 폐지 또는 개정한다.電⃝

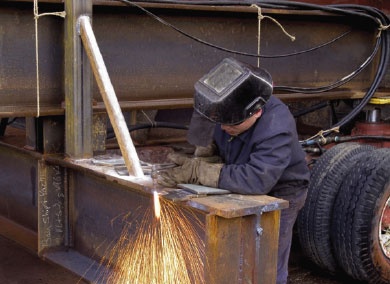

우천후철골전기용접작업중감전사
작업자가 야적장에서 철골 건축재인 앵글 트러스의 용접 부분 하자 보수 작업 중 교류 아크 용접기에 감전된 사고다. 전날 내린 비로 바닥에 물이 고였으며, 교류 아크 용접기는 불량한 상태였다. 작업자는 전기 충격을 느꼈음에도 전기 용접작업을 진행했다.
경기도 이천시 OO사업장 야적장에서 홍길동 씨가용접 작업 중 교류 아크 용접기에 감전돼 바닥으로떨어지면서 머리 부위를 다쳐 병원으로 후송 치료중 사망했다. 당시 작업장은 전날 내린 비로 바닥에 물이 고였으며, 교류 아크 용접기는 전격 방지기를 설치하지 않고 홀더 선 피복, 용접봉 홀더 절연 커버 등이 손상된 상태였다. 그러나 홍길동 씨는 전기 용접 작업 중 찌릿찌릿한 전기 충격을 감지했음에도 무리하게 작업했다. 유 사 사 고 방 지 | 옥외 물기가 있는 곳에선 원칙적으로 전기 용접 작업을 하지 말아야 한다. 불가피하게 용접 작업할땐 교류 아크 용접기에 성능 검정 합격품의 자동 전격 방지기를 설치해 무부하 시 자동으로 2차 측 전압을 25V 이하로 낮추도록 하고, 홀더 선 절연 피복 파손, 용접봉 홀더 절연 덮개 파손 등 위험 요인을 보수하거나 새것으로 교체하고, 용접 작업 시 인체 저항을 최대한 높이기 위해 가죽제 용접 장갑과 안전화를 착용해 물기에젖지 않도록 관리해야한다. 특히, 용접봉 홀더는 규격에 적합하거나 동등 이상의 절연 내력 및 내열성을 갖춘 것을 사용해야 한다.
