친환경 고효율 변압기를 통한 에너지절감 효과㈜효성 몰드변압기팀_문병철 팀장(02)707-7000 / www.hyosung.com개요국내 산업이 고도화·다양화되고 거대화됨에 따라, 전력의 소비가 급속하게 증가되어 수전 전력에 엄청난 수요가 발생하고 있다. 빌딩 및 공장 등 일반용, 산업용 전력의 수요가 증가되는 계절에는 전력 예비 보유율 유지가 어려운 상태다. 이에 따라 발전소 및 송·배전 계통의 전력공급 증설이 요구되면서, 한편으로는 발전량 증가에 따른 환경오염과 에너지원 고갈에 대한 문제를 함께 해결해야 노력이 시급한 실정이다.이를 해결할 수 있는 가장 이상적인 방법은 에너지를 절약하는 것으로, 에너지 절약에는 전력 사용자 의식변화와 불필요하게 낭비되는 손실을 줄이는 방법이 있다.일반적으로 발전에서 일반 수용가까지의 전체 전력손실 중 약 16%가 배전변압기에서 발생한다. 변압기의 손실은 크게 무부하손과 부하손으로 구성된다. 이 중 부하손은 부하율 제곱에 비례하며, 부하율에 따라 그 변압기의 손실 발생이 변화한다. 이에 반해 무부하손은 부하의 유무에 관계없이 발생되며 수전 중인 변압기에서 24시간 계속적으로 발생한다. 또한 이 무부하손은 부하 사용과는 관계없이 발생하는 불필요한 손실이므로 손실 평가를 부하손과는 다르게 해야 한다. 이와 같이 전체 손실 중 60~80%를 차지하는 부하손실 절감 또한 불필요하게 낭비되는 손실 절감에서 아주 중요해지고 있다.고효율 변압기는 전력변환장치로, 철심소재를 기존의 규소강판 대신 자구미세화 전기강판 또는 아몰퍼스 합금을 적용하여 무부하손(철손)과 부하손실(동손)을 기존 규소강판 변압기의 손실보다 30~50% 정도로 줄인 초절전형 변압기다.고효율 변압기의 기술 동향위에서 언급한 바와 같이 변압기의 손실은 무부하손과 부하손으로 구성되며, 고효율화를 위한 무부하손 절감은 철심(Core)기술의 개량, 부하손실의 절감은 권선기술의 개량에 의해 달성된다.

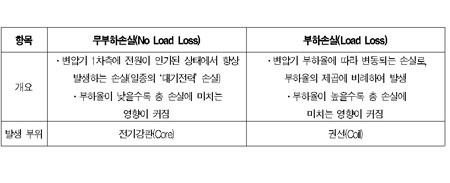

[표 1] 변압기 손실의 종류
