《신제품》 TI, 업계 최초 독립식 능동 EMI 필터 IC 개발

2023년 5월 18일 (목) 00:00:00 | 지면 발행 ( 2023년 5월호 - 전체 보기 )

TI, 업계 최초 독립식 능동 EMI 필터 IC 개발

밀도 전원 공급 장치 설계 지원

텍사스 인스트루먼트(TI)는 오늘 더 작고 가벼운 EMI 필터를 통해 더 낮은 시스템 비용으로 EMI 규정 표준을 충족하고 시스템 기능을 개선할 수 있는 업계 최초의 독립식 능동 EMI(전자기 간섭) 필터 IC를 선보였다. EMI 완화는 전자 시스템의 밀도가 높아지고 상호 연결성이 높아지면서 시스템을 설계하는 과정에서 중요한 고려 사항이 되었다. TI의 R&D 연구소인 킬비 랩(Kilby Labs)가 혁신적인 개발을 통해 선보이는 새로운 독립식 능동 EMI 필터 IC 포트폴리오는 100kHz~3MHz의 주파수와 단상 및 3상 AC 전력 시스템에서 공통 모드 EMI를 최대 30dB까지 감지하고 취소할 수 있다. 이 기능을 통해 엔지니어는 크기를 순수 패시브 필터 솔루션 대비 50 % 줄이면서 엄격한 EMI 요구 사항을 충족할 수 있다.

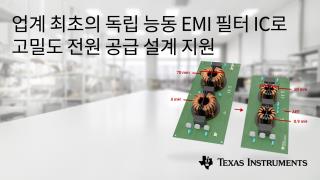

이번에 선보인 능동 EMI 필터 IC는 용량 증폭을 통해 엔지니어가 공통 모드 초크의 인덕턴스 값을 최대 80 % 줄일 수 있어서 비용 효율적으로 신뢰성을 향상시키고 높은 전력 밀도를 달성할 수 있다. 새로운 능동 EMI 필터 IC 제품군은 단일 및 3상 상업용 애플리케이션을 위한 TPSF12C1 및 TPSF12C3과 차량용 애플리케이션을 위한 TPSF12C1-Q1 및 TPSF12C3-Q1로 구성되어 있다. 이러한 디바이스는 전원 공급 장치 EMI 필터에서 생성되는 열을 효율적으로 줄일 수 있으며, 필터 커패시터 수명을 늘리고 시스템 신뢰성을 높일 수 있다. 새로운 능동 EMI 필터 IC는 감지, 필터링, 게인(gain) 및 인젝션(injection) 단계가 통합되어 있다. SOT-23 14핀 패키지로 제공되는 IC는 보상 및 보호 회로를 통합하여 구현 시의 복잡성을 줄이고 외부 부품 수량을 최소화한다.

텍사스 인스트루먼트(TI)

02-560-6800

TI.com
